Przetwornica i agregat w kamperze — pytania i odpowiedzi

Potrzebujesz przetwornicy dobranej do akumulatora i odbiorników oraz sposobu wyboru źródła dla gniazd. PP20 automatycznie przełącza podłączony obwód między siecią kempingową a wyjściem przetwornicy. Przy doposażeniu warto wybrać konkretne gniazda, które mają działać poza kempingiem, i osobno zaplanować zasilanie ładowarki oraz urządzeń o dużym poborze energii.

Przed przebudową rozpoznaj obwody fabrycznej instalacji i funkcje energobloku.

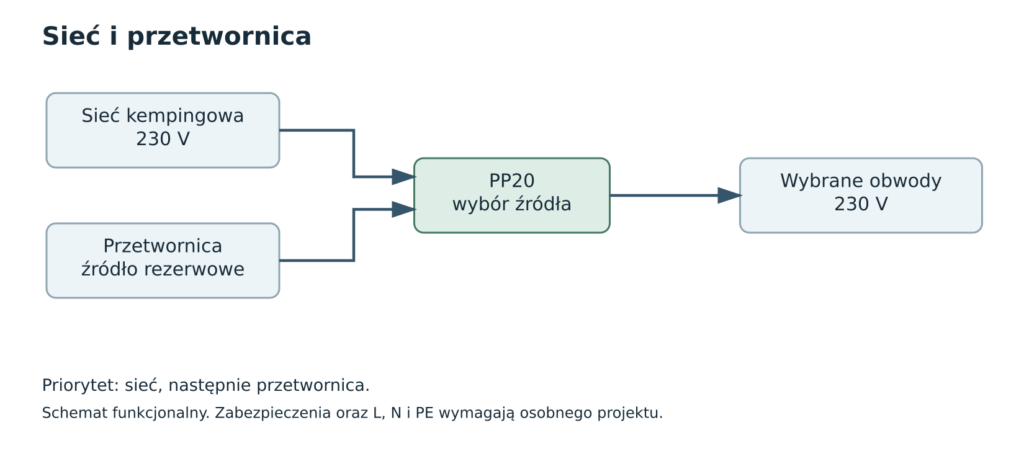

PP20 daje pierwszeństwo wejściu „SIEĆ”. Po pojawieniu się na nim napięcia przełącza odbiorniki na zasilanie zewnętrzne. Po jego zaniku odbiorniki mogą korzystać z przetwornicy, jeżeli jest włączona i wytwarza napięcie.

Przełączenie odbiorników nie oznacza wyłączenia samej przetwornicy. Może ona nadal zużywać energię w stanie gotowości. Jej wyłącznik, tryb ECO i możliwość zdalnego sterowania trzeba sprawdzić w instrukcji konkretnego modelu. Automatyczny powrót zasilania po odłączeniu słupka wymaga dostępnego napięcia na wyjściu przetwornicy.

Samo podanie napięcia na przyłącze nie rozwiązuje kwestii ładowarki, doboru obciążenia ani ochrony elektrycznej. Do stałego doposażenia zaplanuj wydzielony obwód z przełączaniem źródeł. Nie łącz wyjść niezależnych źródeł równolegle i nie używaj przewodu z dwiema wtyczkami męskimi. Przetwornica podłączona do istniejącego gniazdka może zasilić miejsca, które użytkownik uważa za odłączone.

Projekt musi wykluczać podanie napięcia z przetwornicy na nieużywane przyłącze zewnętrzne. Rozmieszczenie zabezpieczeń należy sprawdzić dla każdego trybu pracy.

Powstaje wtedy pętla: akumulator zasila przetwornicę, a ta ładowarkę tego samego akumulatora. Każda przemiana energii powoduje straty, więc taki układ rozładowuje akumulator. Ładowarkę należy zasilać z obwodu dostępnego tylko przy zasilaniu zewnętrznym lub zastosować odpowiednie sterowanie. Sam zakup przełącznika nie zastępuje prawidłowego podziału obwodów.

W układzie trzech źródeł obwód ładowarki może znajdować się za wyborem sieć–agregat i przed wyborem zasilanie zewnętrzne–przetwornica.

Nie trzeba zasilać wszystkich urządzeń z akumulatora. Obwody grzałek i lodówki absorpcyjnej warto ocenić osobno, ponieważ mogą szybko zużywać zapas energii. Lodówka z automatycznym wyborem źródła może uznać napięcie z przetwornicy za dostępne zasilanie 230 V. Lodówka sprężarkowa ma inny profil poboru; decyzję oprzyj na danych konkretnego urządzenia i bilansie energii.

W dokumentacji lodówki sprawdź sposób wyboru źródła. Nie zmieniaj zasilania całego energobloku bez rozpoznania jego pozostałych funkcji.

Niekoniecznie. Jeżeli urządzenie ma wejście AC, wyjście AC i własne przełączanie źródeł, może już wykonywać potrzebną funkcję. Dodatkowy przełącznik ma sens dopiero przy konkretnym wymaganiu, np. wyborze kolejnego źródła. Sprawdź dopuszczalny prąd przepływu, sposób ładowania i ochronę wyjścia. Nie każdy produkt opisany jako „UPS” ma taki sam zakres funkcji.

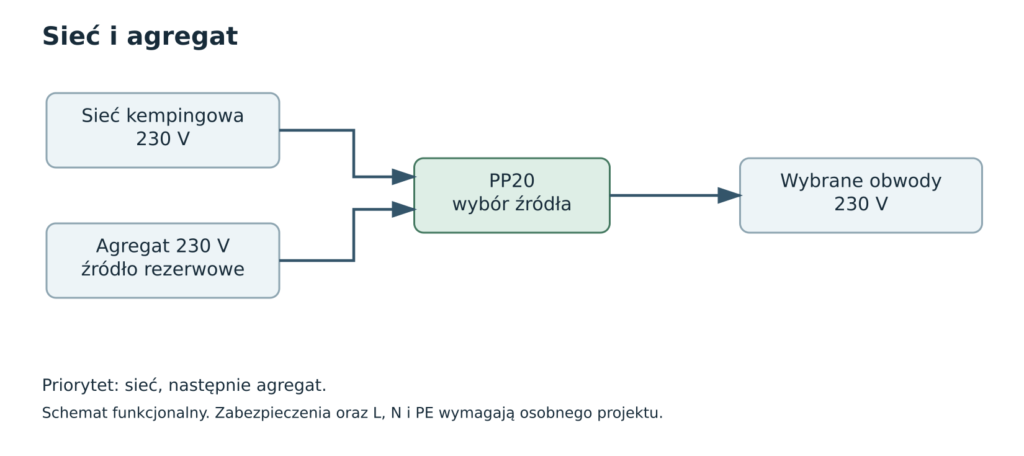

Tak, producent przewiduje wariant sieć–agregat. Agregat musi dostarczać odpowiednie zasilanie 230 V AC i być przystosowany do współpracy z instalacją pojazdu. Przy jego doborze uwzględnij moc ciągłą, rozruch odbiorników i równoczesną pracę ładowarki.

Dokumentacja PP20 opisuje wybór dostępnego napięcia, a nie sterowanie rozrusznikiem agregatu. Automatyczny rozruch wymaga osobnego, zgodnego z agregatem sterownika. Przy agregacie przenośnym użytkownik uruchamia go zgodnie z jego instrukcją; dopiero dostępne zasilanie może zostać wykorzystane przez instalację.

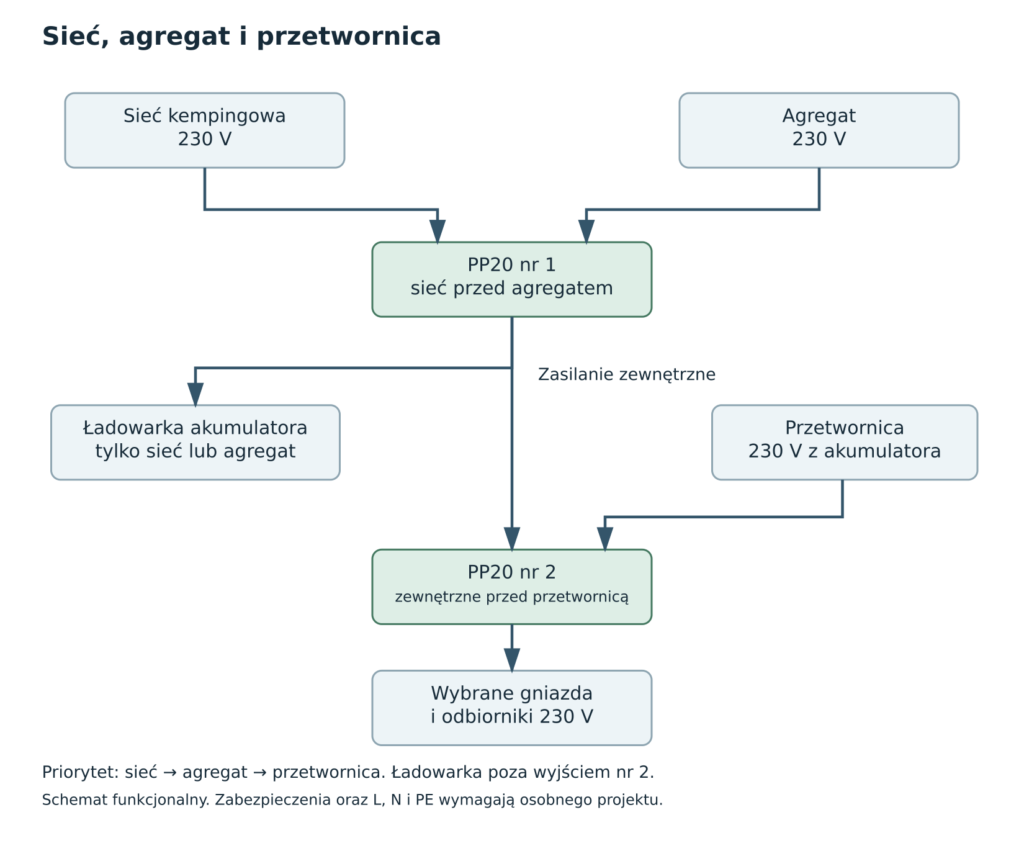

Instrukcja przewiduje dwa przełączniki połączone kaskadowo. Przykładowo pierwszy wybiera sieć albo agregat, a drugi wybiera to zasilanie zewnętrzne albo przetwornicę. Dzięki takiemu podziałowi ładowarka może pracować z sieci i agregatu, pozostając poza obwodem przetwornicy. Kolejność priorytetów określa konfiguracja połączeń.

Jeden przełącznik wybiera między dwoma wejściami. Dla trzech niezależnie podłączonych źródeł potrzebny jest dodatkowy stopień wyboru. Jeżeli sieć i przenośny agregat są podłączane zamiennie przez to samo przyłącze, tworzą wspólne wejście zewnętrzne; taki wariant nie zapewnia automatycznego wyboru między nimi. Nie wolno łączyć ich przez rozgałęźnik.

Przełączanie wybiera jedno źródło dla danego obwodu. Sumowanie mocy wymaga urządzeń zaprojektowanych do synchronizacji i współpracy, np. odpowiednio skonfigurowanego systemu hybrydowego. Nie uzyskasz tej funkcji przez połączenie wyjść agregatu i zwykłej przetwornicy. Mogą one być elementami jednego systemu, ale sposób ich pracy musi wynikać z projektu.

Tak, za pośrednictwem odpowiedniej ładowarki i właściwie podzielonych obwodów. Trzeba jednak zsumować obciążenie: ładowarka także pobiera moc z agregatu. Jeśli po jej włączeniu napięcie spada lub agregat się przeciąża, zmniejsz inne obciążenia albo dopuszczalny prąd ładowania zgodnie z instrukcjami urządzeń. Nie zakładaj, że moc szczytowa agregatu jest dostępna przez cały czas.

Nie należy traktować przełącznika jako stabilizatora ani urządzenia oceniającego pełną jakość zasilania. W dostępnej dokumentacji nie podano funkcji regulacji napięcia, kontroli częstotliwości ani zwłoki na rozgrzanie agregatu. Jeżeli instalacja ich wymaga, trzeba przewidzieć dodatkowe rozwiązanie. Zgodność agregatu z ładowarką i odbiornikami sprawdza się oddzielnie.

20 A to maksymalny prąd przełączania. Producent wymaga zabezpieczenia obwodów PP20 o wartości najwyżej 16 A, o działaniu szybkim. Przy 230 V daje to orientacyjnie 3,68 kW dla obciążenia rezystancyjnego. Rzeczywisty limit może być niższy z powodu przyłącza kempingowego, przewodów, przetwornicy lub agregatu.

Nie dobieraj większego bezpiecznika na podstawie samego napisu 20 A. Charakterystykę i koordynację zabezpieczeń ustala instalator.

Porównaj moc ciągłą przetwornicy z mocą odbiornika i pozostałych włączonych urządzeń. Sama informacja o mocy chwilowej nie wystarcza. Przykładowe 2000 W przy napięciu akumulatora 12 V i sprawności 90% oznacza około 185 A po stronie akumulatora. To obliczenie poglądowe; wraz ze spadkiem napięcia prąd wzrośnie. Akumulator, BMS, przewody i zabezpieczenia muszą sprostać takiemu obciążeniu.

Tak. Podawany czas przełączania wynosi około 0,3 s. Urządzenie wrażliwe na przerwy może się zrestartować. Jeżeli ciągłość pracy jest konieczna, dobierz osobne podtrzymanie lub system o potwierdzonym czasie przełączania odpowiednim dla odbiornika.

Producent dopuszcza pełną i modyfikowaną sinusoidę. To nie oznacza zgodności każdego odbiornika z modyfikowanym przebiegiem. Wymagania dotyczące zasilania sprawdź osobno dla ładowarki, elektroniki i urządzeń z silnikami.

PP20 znajduje się po stronie AC, za przetwornicą. Dobór chemii akumulatora i paneli dotyczy przede wszystkim części DC: regulatora, ładowarki, BMS i przetwornicy. Nie łącz panelu ani akumulatora bezpośrednio z wejściami przełącznika 230 V. Po rozbudowie sprawdź cały bilans mocy, a nie tylko pojemność akumulatora.

Nie. Instalacja wymaga odpowiednio dobranych zabezpieczeń i sprawdzonej ochrony dla każdego źródła. Znaczenie mają przewód ochronny PE, sposób prowadzenia przewodów neutralnych oraz konstrukcja wyjścia przetwornicy i agregatu. Obecność napięcia w gniazdku nie dowodzi skutecznej ochrony.

Należy sprawdzić układ ochrony przy sieci, agregacie i przetwornicy, w tym działanie RCD oraz ciągłość połączeń ochronnych. Instrukcje poszczególnych źródeł mogą narzucać różne rozwiązania.

Możliwe przyczyny to uszkodzenie odbiornika, upływ prądu, niewłaściwe połączenia N–PE lub zmieszanie obwodów za różnymi RCD. Nie omijaj zabezpieczenia. Zanotuj, przy którym źródle i urządzeniu występuje objaw, i przekaż te informacje instalatorowi. Wymiana samego przełącznika nie naprawi uszkodzonej grzałki ani błędnego układu ochrony.

Sprawdź dostępne dla użytkownika wskazania przetwornicy: czy jest włączona, czy zgłasza przeciążenie lub rozładowanie akumulatora i czy tryb oszczędny wykrywa odbiornik. Możliwe jest też odłączenie przez BMS. Jeżeli źródło pracuje prawidłowo, instalator powinien sprawdzić zabezpieczenia i połączenia. Nie otwieraj rozdzielnicy pod napięciem.

Przygotuj modele przetwornicy, akumulatora, BMS, ładowarki, energobloku i ewentualnego agregatu oraz listę urządzeń, które mają działać poza kempingiem. Podaj ich moc i przewidywany czas pracy. Instalator potrzebuje też informacji o istniejących zabezpieczeniach i wolnym miejscu w rozdzielnicy. Pozwala to ustalić zakres przebudowy przed zakupem części.

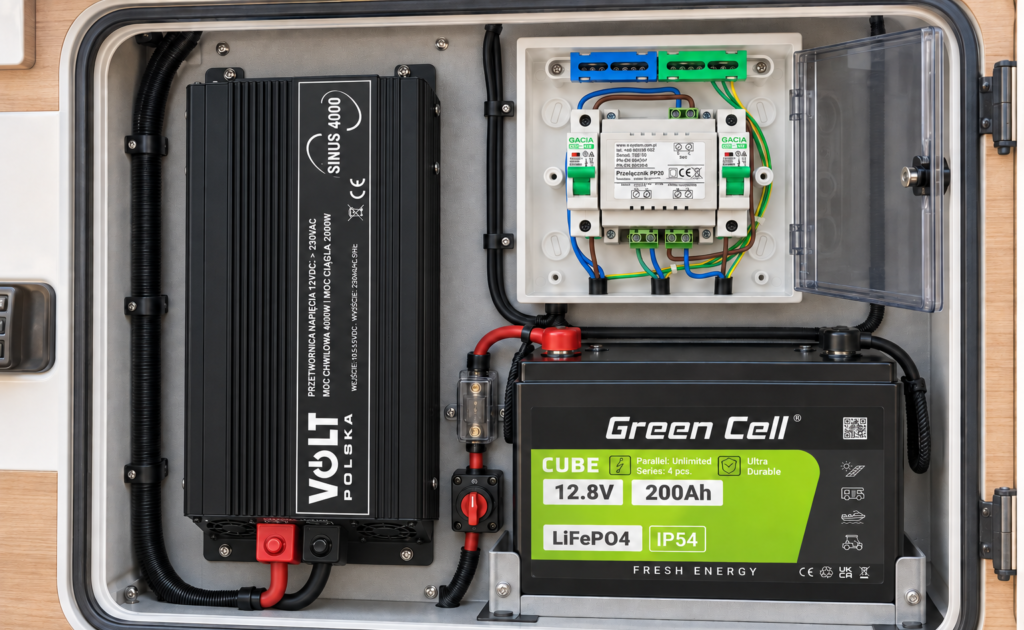

Urządzenie jest przeznaczone do zamkniętej rozdzielnicy na szynie TH-35, w suchym i wentylowanym miejscu. Podłączenie oraz pomiary powierz osobie kompetentnej w instalacjach 230 V pojazdów kempingowych. Przed pracą trzeba odłączyć wszystkie źródła, także akumulator zasilający przetwornicę. Sama wizualizacja zabudowy nie określa wymaganych odstępów ani sposobu chłodzenia urządzeń.
