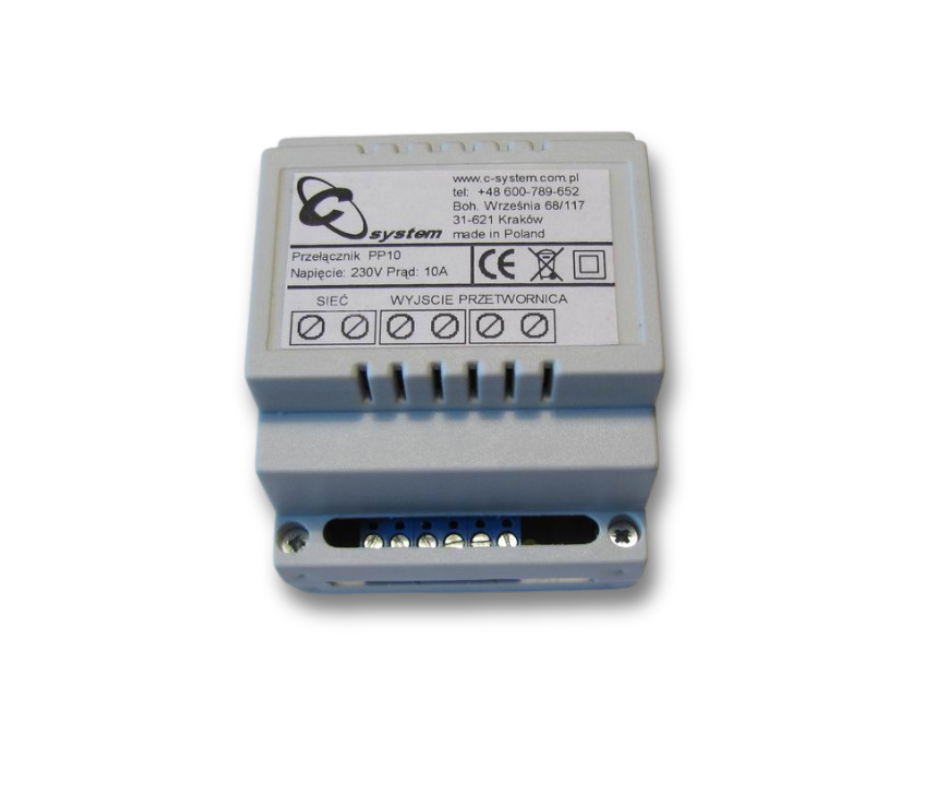

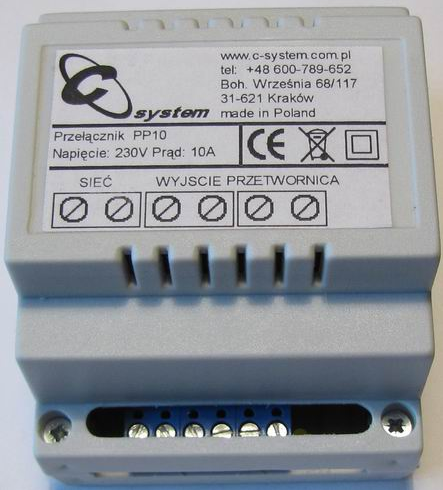

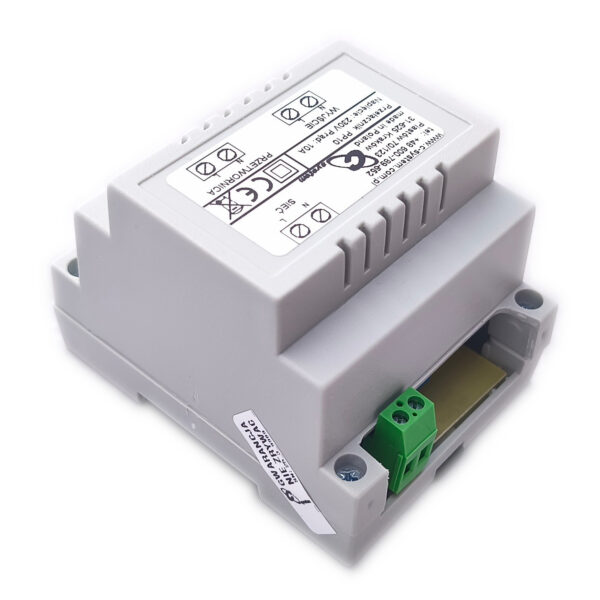

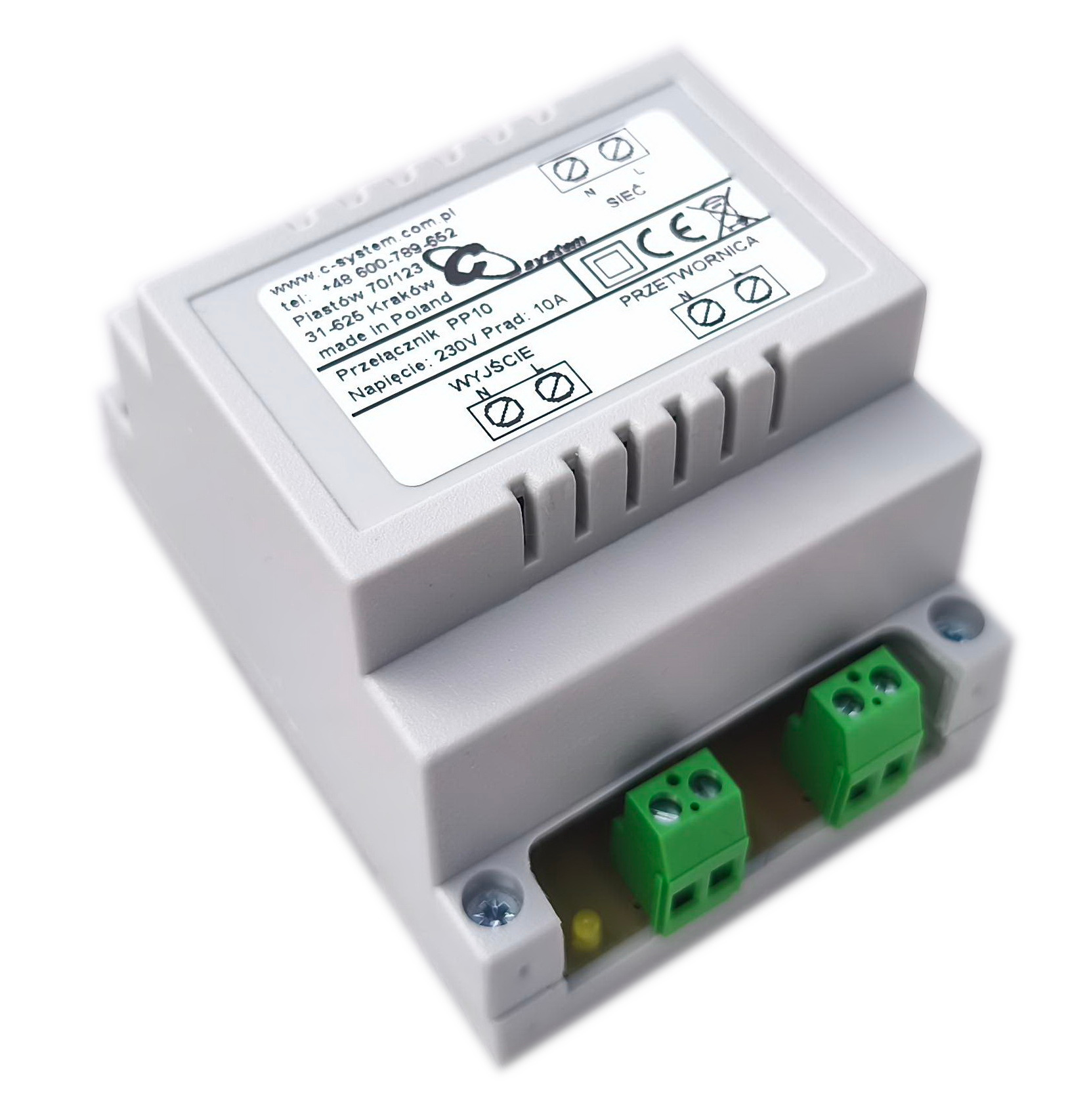

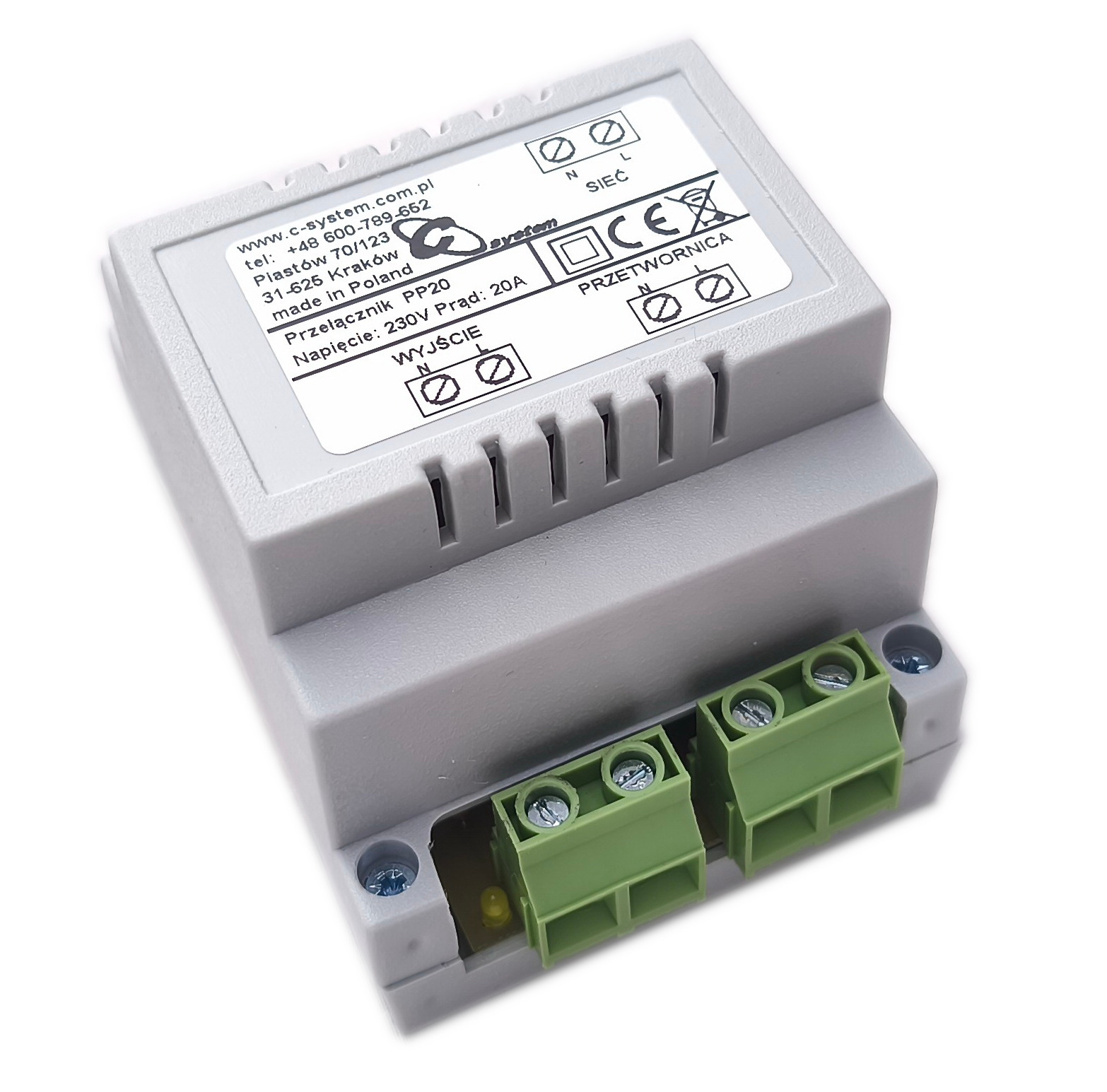

Automatyczny przełącznik sieć–przetwornica 230 V
Automatycznie wybiera źródło zasilania w kamperze lub przyczepie. Po podłączeniu do sieci 230 V zasila odbiorniki z pola kempingowego, a po zaniku napięcia przełącza je na przetwornicę.
Bez ręcznego przepinania przewodów i kontrolowania dostępnego źródła.
Dlaczego warto zastosować przełącznik PP?
Automatyczna praca
Urządzenie samoczynnie wybiera dostępne źródło napięcia 230 V.
Priorytet sieci
Po wykryciu napięcia na wejściu „SIEĆ” odbiorniki są zasilane z przyłącza zewnętrznego.

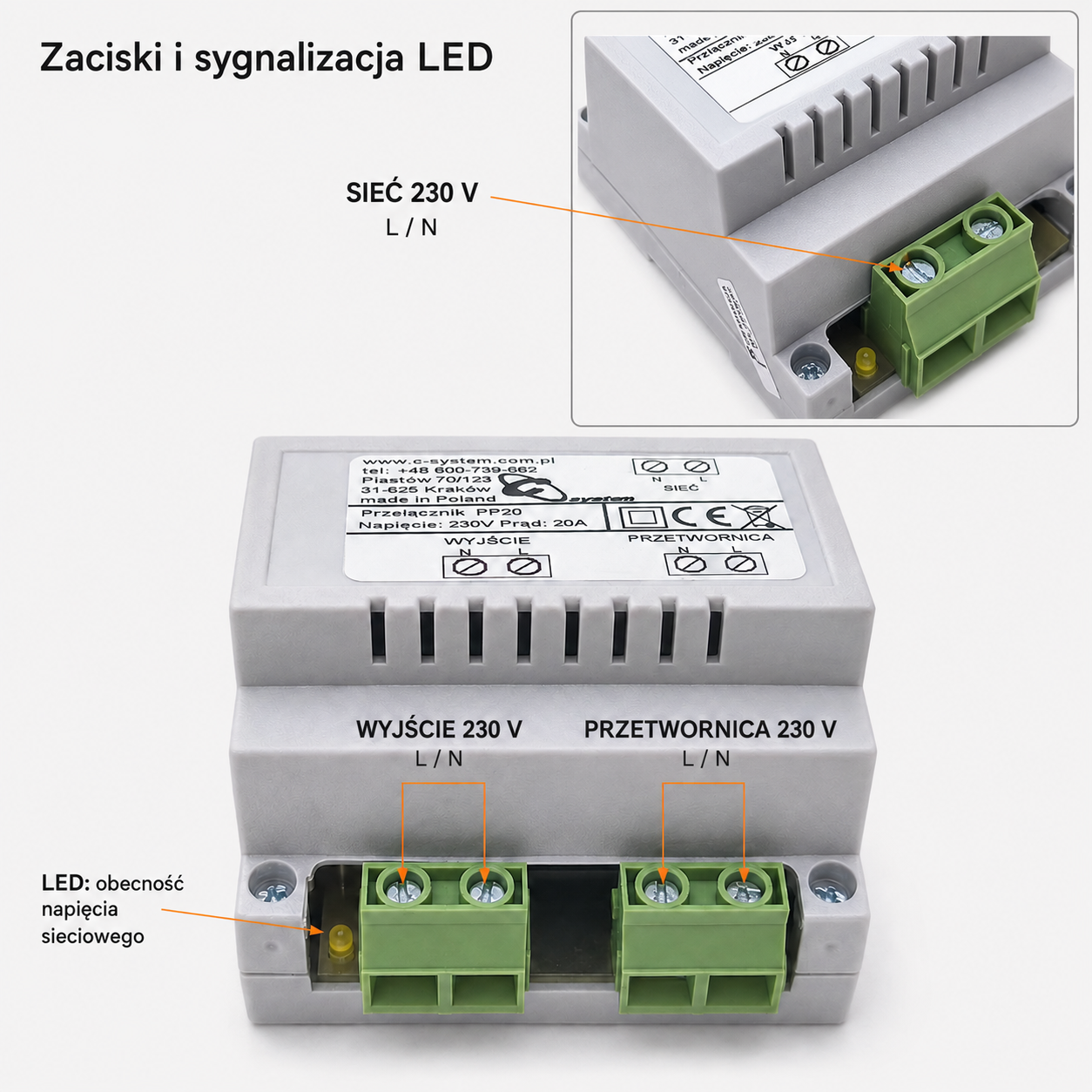

Sygnalizacja LED
Dioda LED informuje o obecności napięcia sieciowego.
Szyna TH-35
Przełącznik jest przystosowany do montażu w standardowej rozdzielnicy.

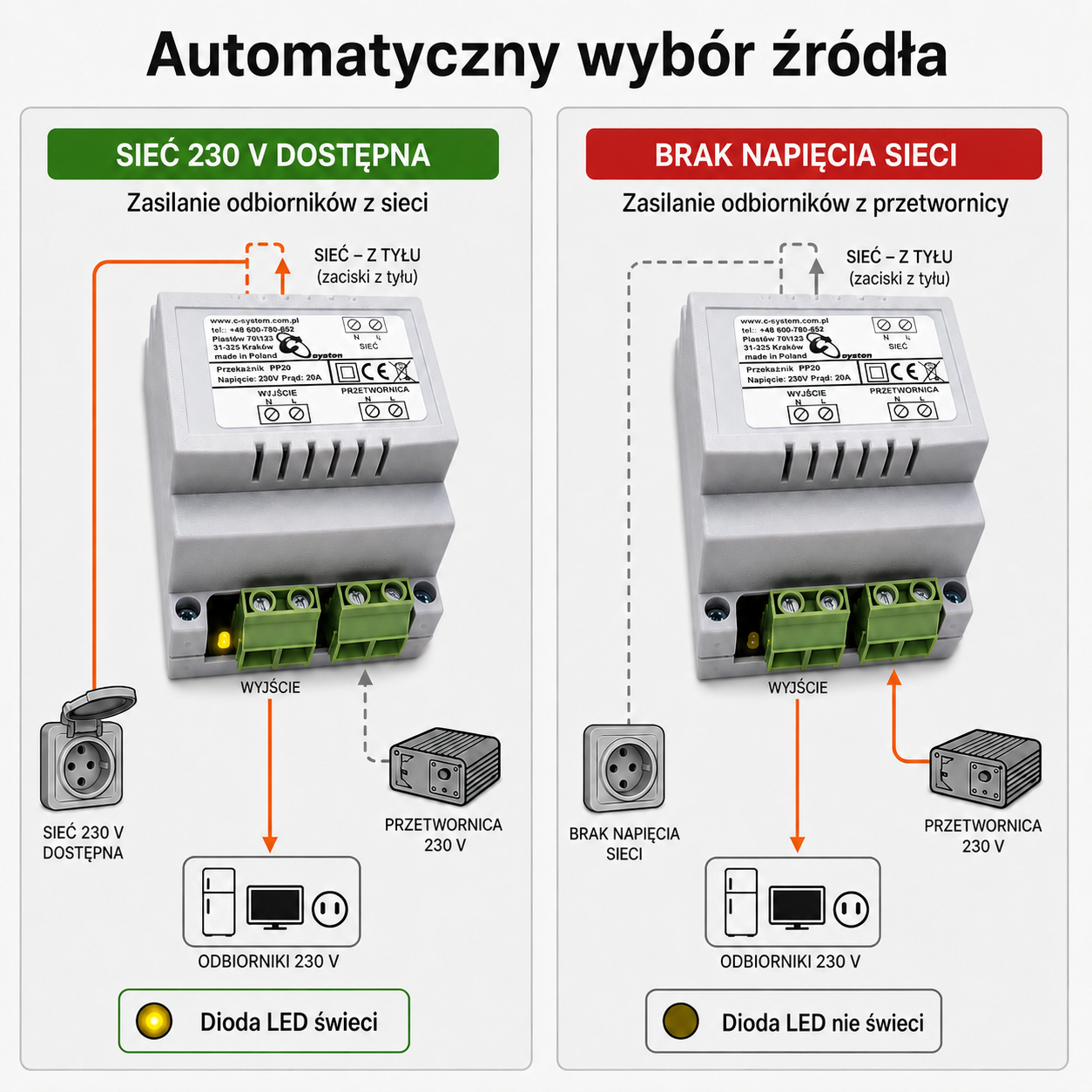

Jak działa przełącznik?
Dostępna sieć 230 V
Odbiorniki są zasilane z przyłącza zewnętrznego, np. ze słupka na polu kempingowym. Świeci dioda LED.
Brak napięcia sieciowego
Przełącznik zasila odbiorniki z przetwornicy, jeżeli na jej wyjściu dostępne jest napięcie 230 V.
Gdzie można go zastosować?
Kampery
Przyczepy kempingowe
Instalacje sieć–przetwornica

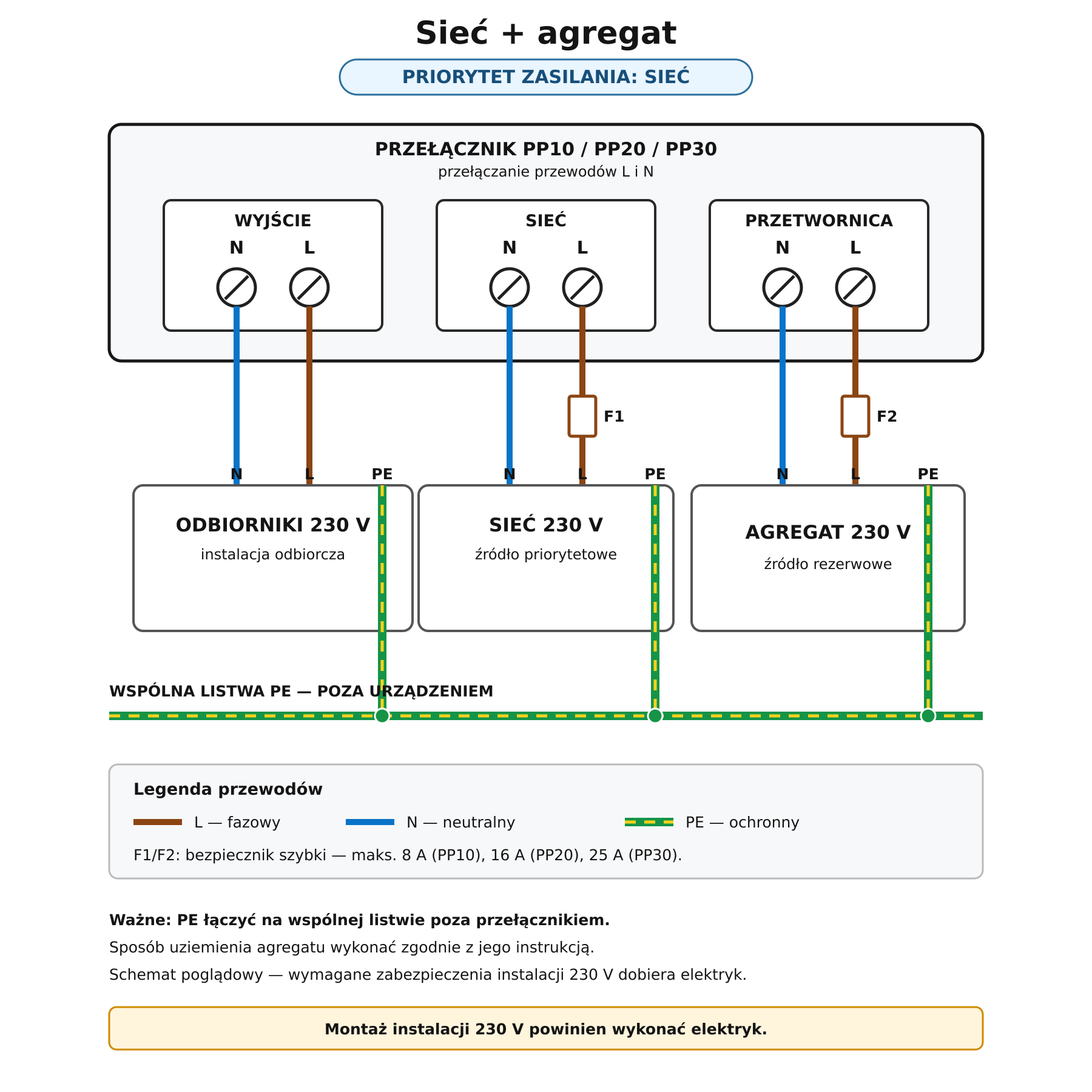

Instalacje sieć–agregat

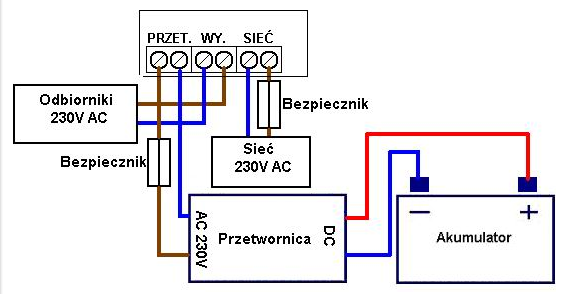

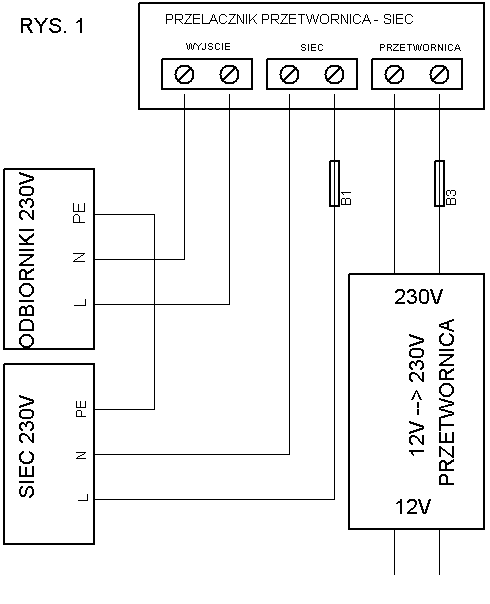

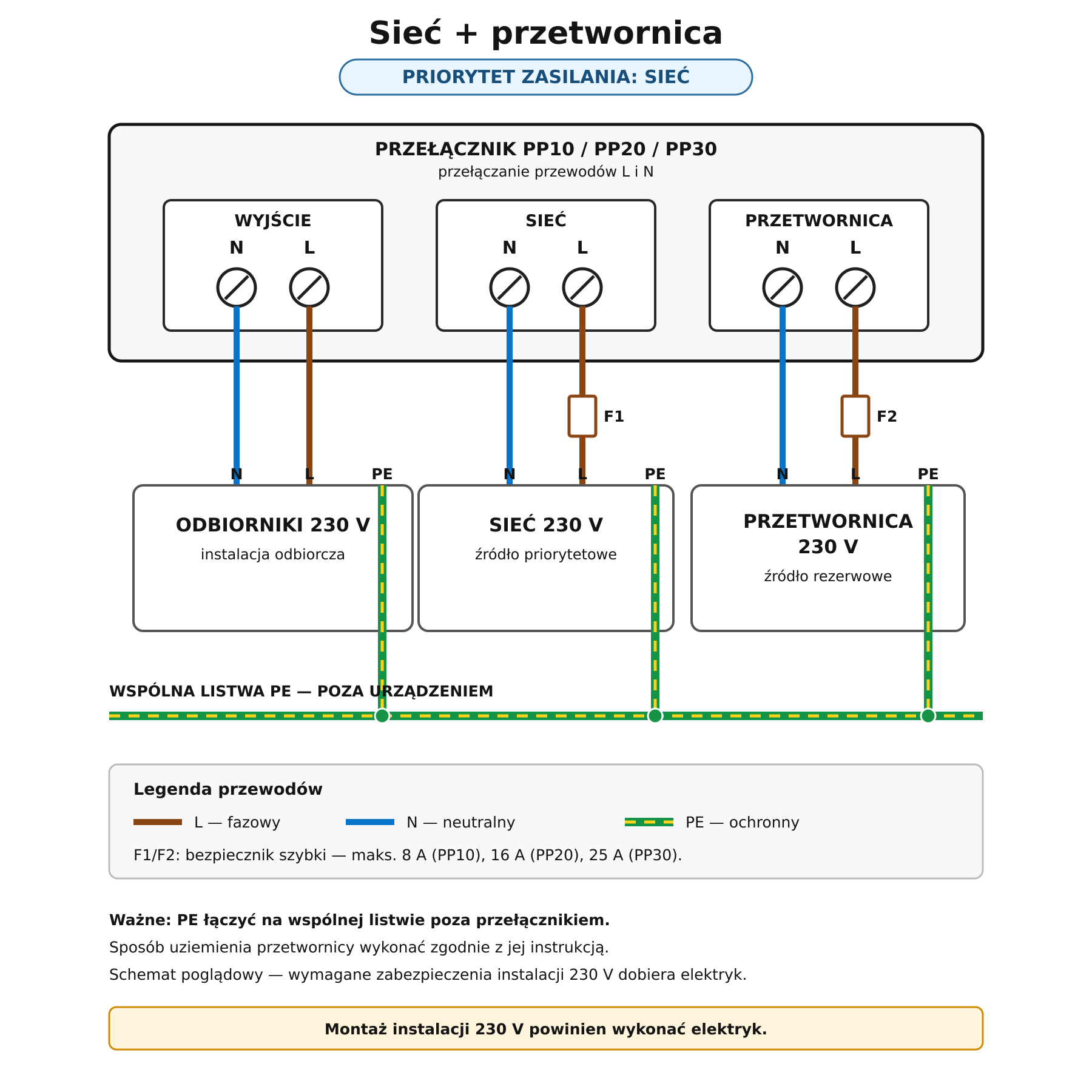

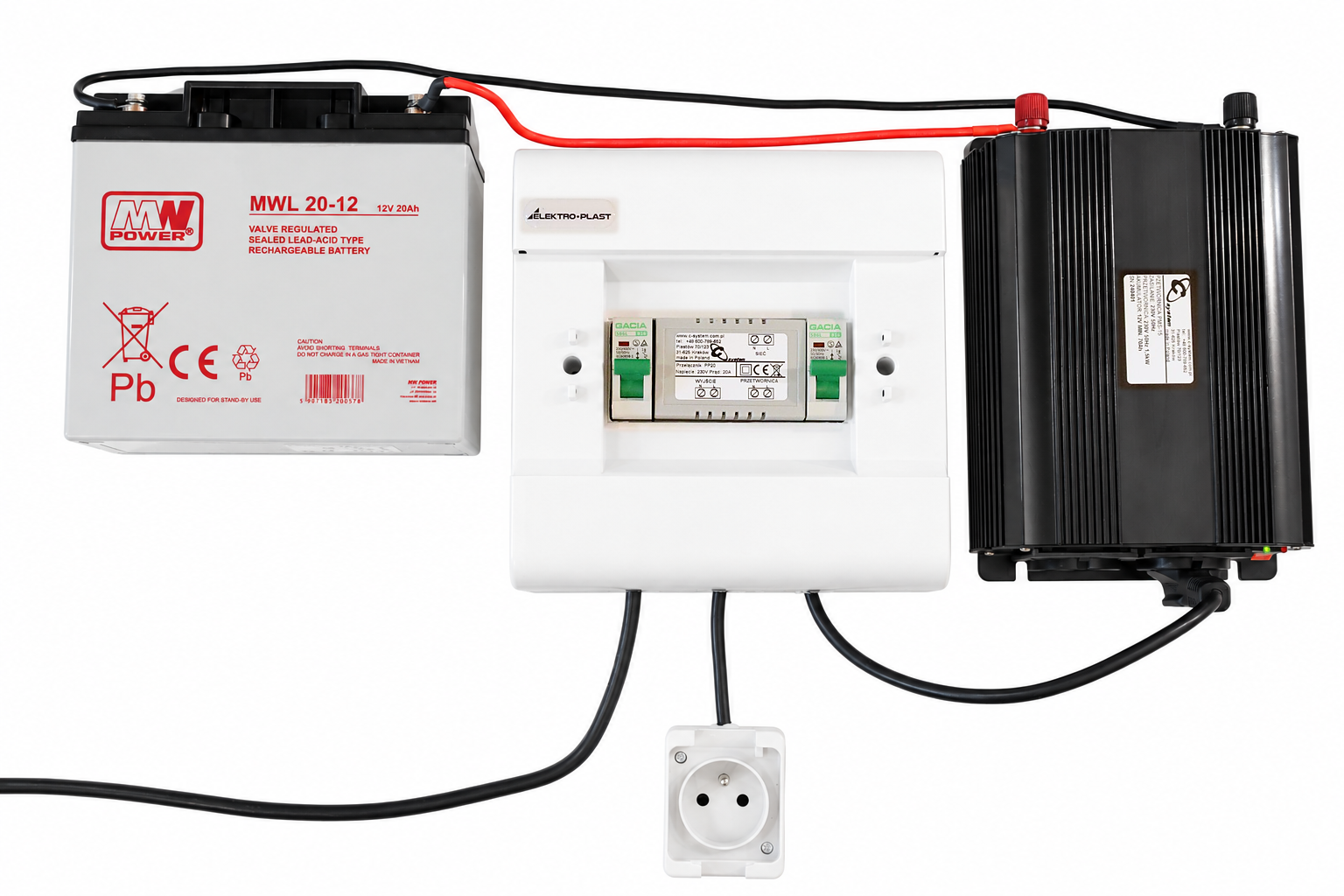

Sieć i przetwornica

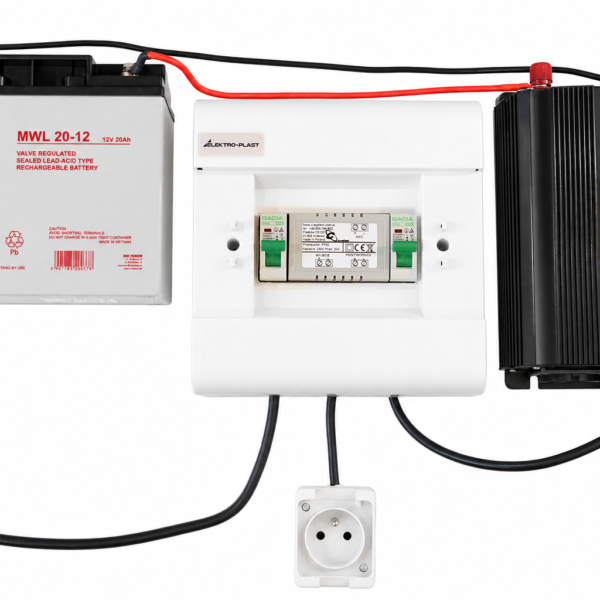

W typowej instalacji przełącznik znajduje się pomiędzy dwoma źródłami napięcia 230 V a obwodem odbiorników.

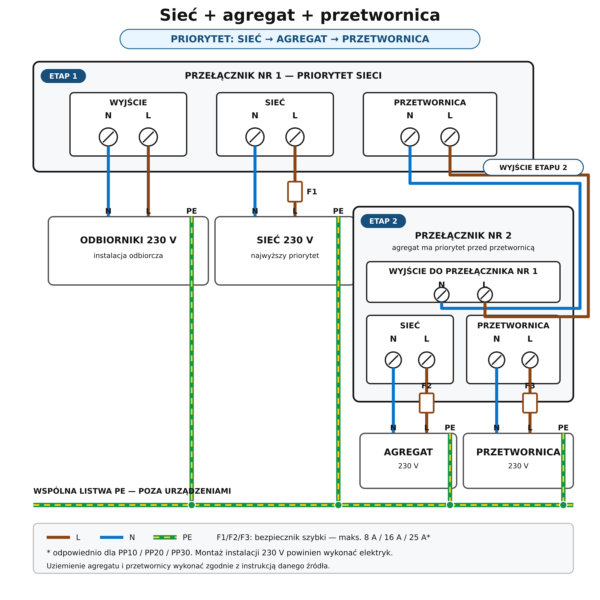

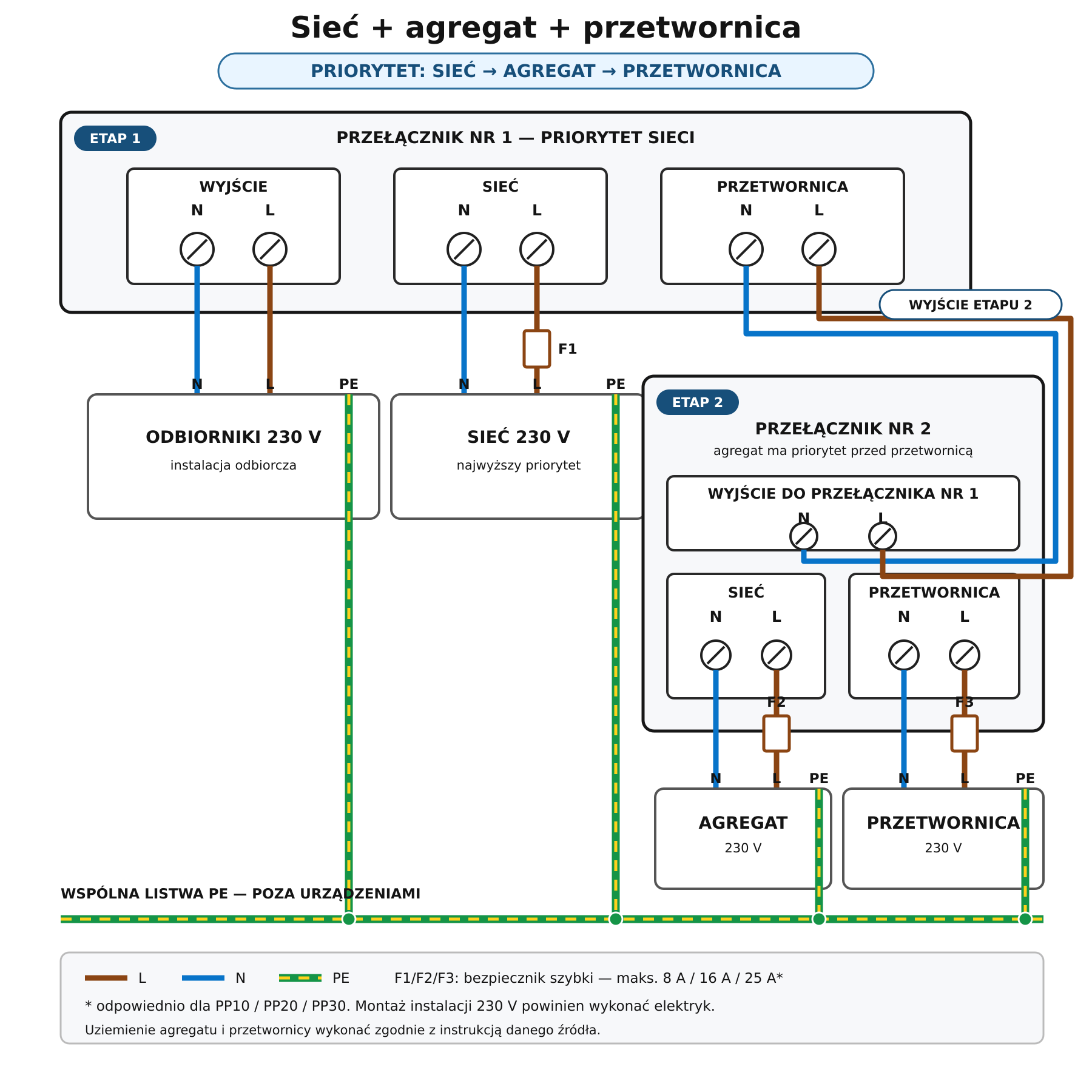

Po zastosowaniu dwóch przełączników można utworzyć układ obejmujący sieć, agregat i przetwornicę z ustaloną kolejnością priorytetów.

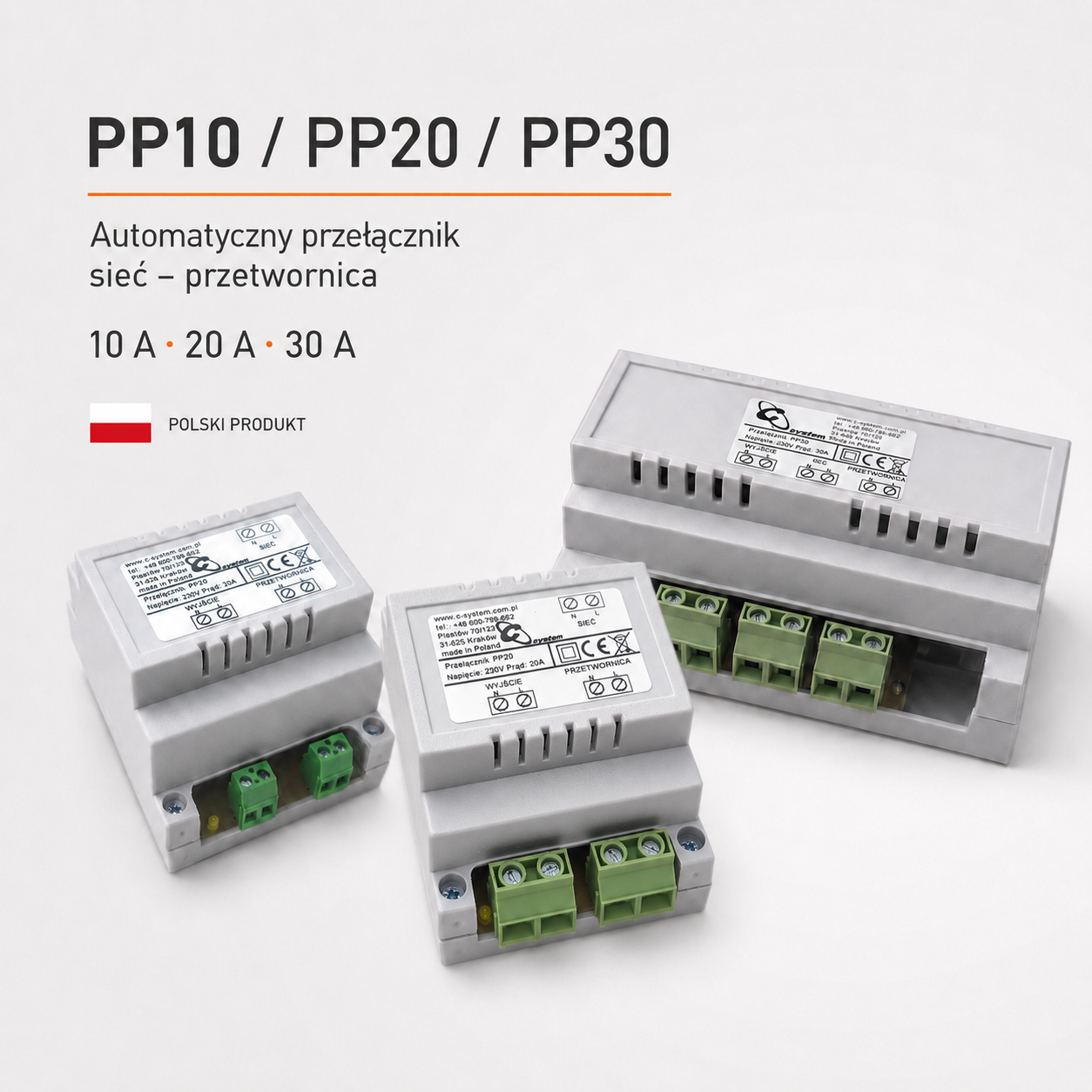

Wybierz odpowiedni wariant
| Wariant | Maks. prąd przełączania | Maks. bezpiecznik | Orientacyjna moc obwodu | Szerokość |
|---|---|---|---|---|
| PP10 | 10 A | 8 A | do ok. 1,8 kW | 4 moduły DIN |
| PP20 | 20 A | 16 A | do ok. 3,6 kW | 4 moduły DIN |
| PP30 | 30 A | 25 A | do ok. 5,7kW | 8 modułów DIN |
Podane moce są wartościami orientacyjnymi dla napięcia 230 V. Maksymalny prąd bezpiecznika nie może przekraczać wartości wskazanej dla wybranego wariantu.
Dane techniczne
| Napięcie źródeł | 230 V AC |
| Obsługiwane źródła | sieć, przetwornica lub agregat |
| Współpracująca przetwornica | pełna lub modyfikowana sinusoida |
| Czas przełączania | około 0,3 s |
| Pobór prądu przełącznika | maks. 10 mA AC |
| Sygnalizacja LED | obecność napięcia sieciowego |
| Temperatura pracy | od −10°C do +40°C |
| Montaż | szyna TH-35 w zamkniętej rozdzielnicy |

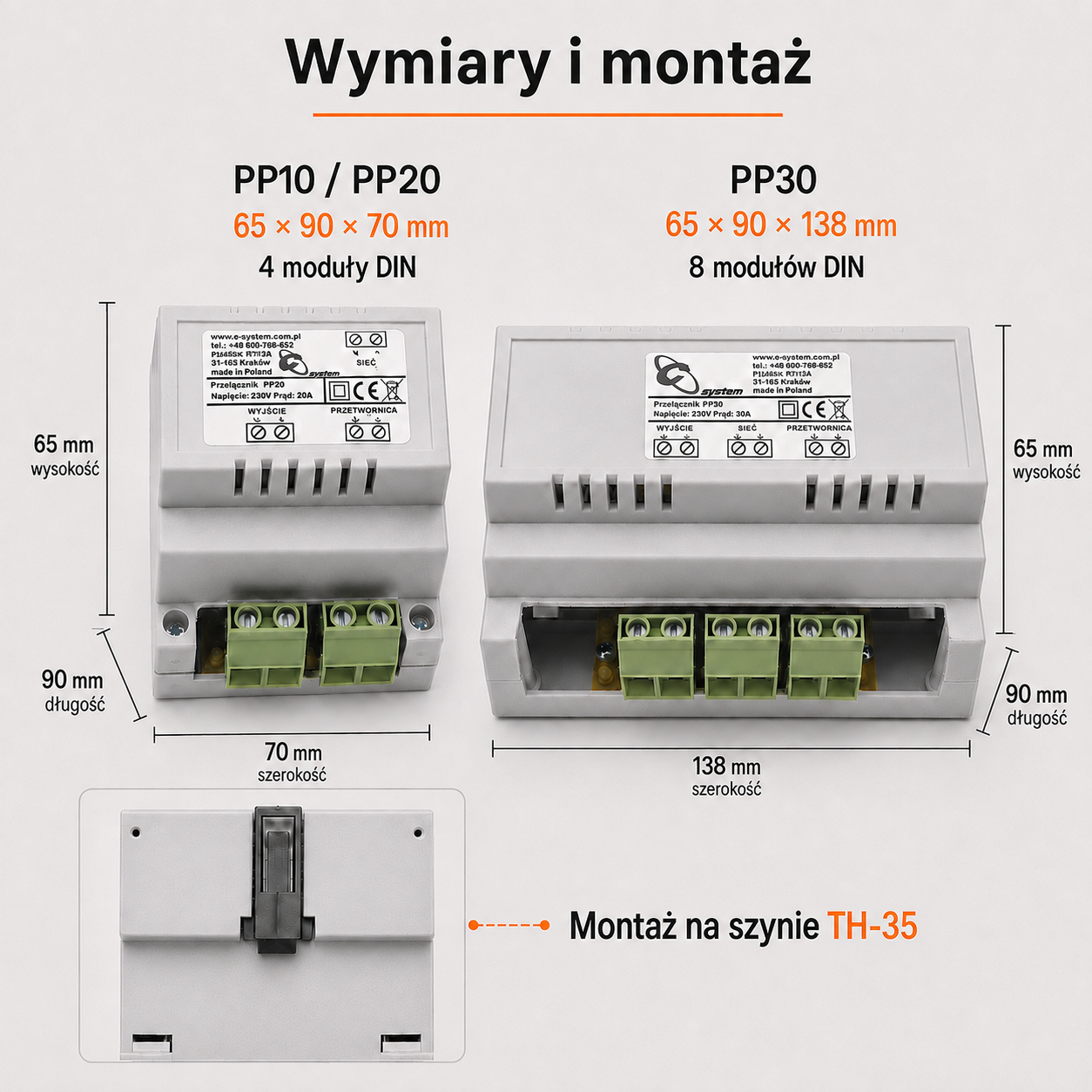

| Wymiary PP10 i PP20 (Wysokość x Długość x Szerokość) | 65 × 90 × 70 mm, 4 moduły DIN |
| Wymiary PP30 (Wysokość x Długość x Szerokość) | 65 x 90 x 138 mm, 8 modułów DIN |
Ważne przed montażem
- Urządzenie nie jest bezprzerwowym zasilaczem UPS — czas przełączania wynosi około 0,3 s.
- Należy zastosować szybkie zabezpieczenia o prądzie nie większym niż podany dla danego wariantu.

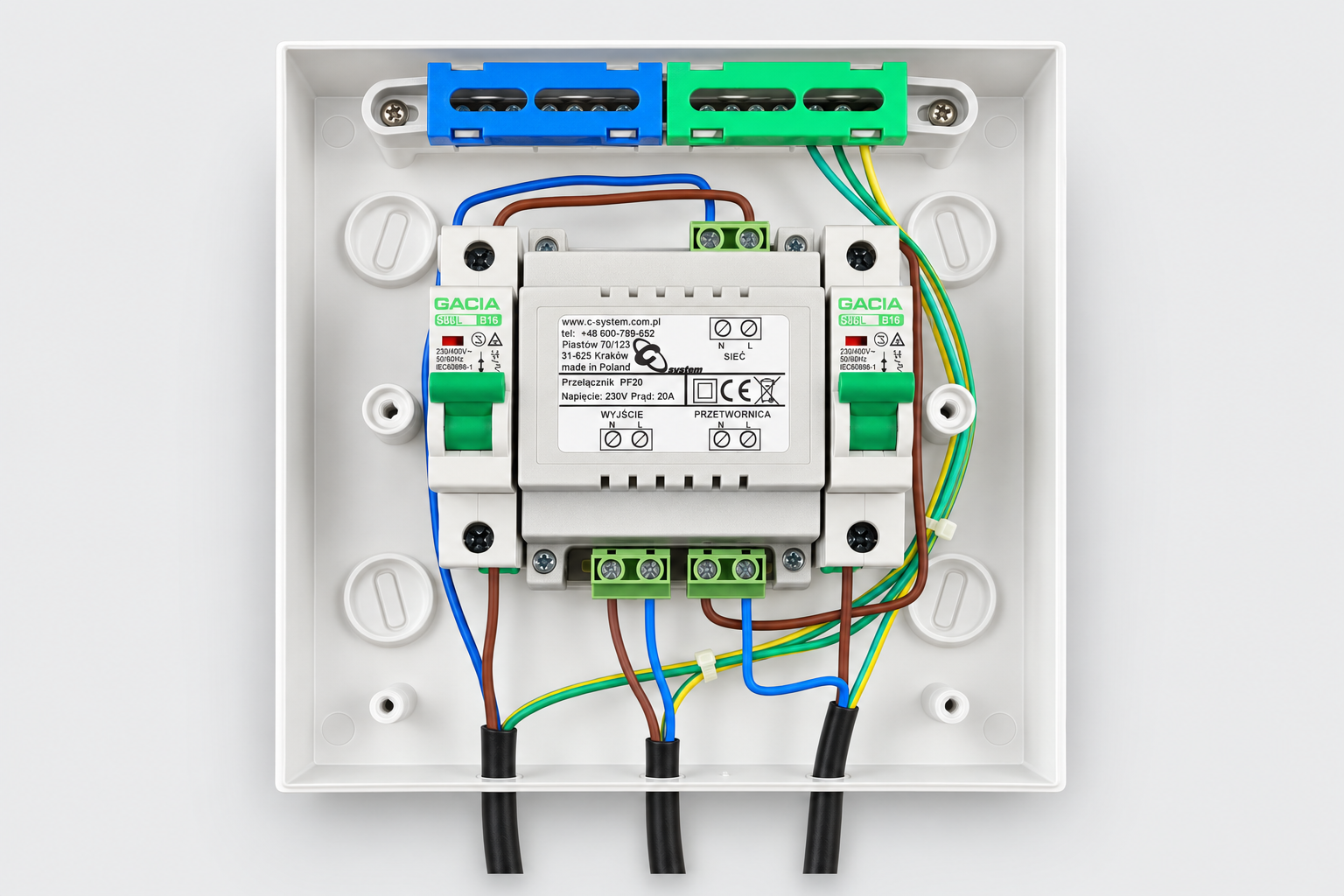

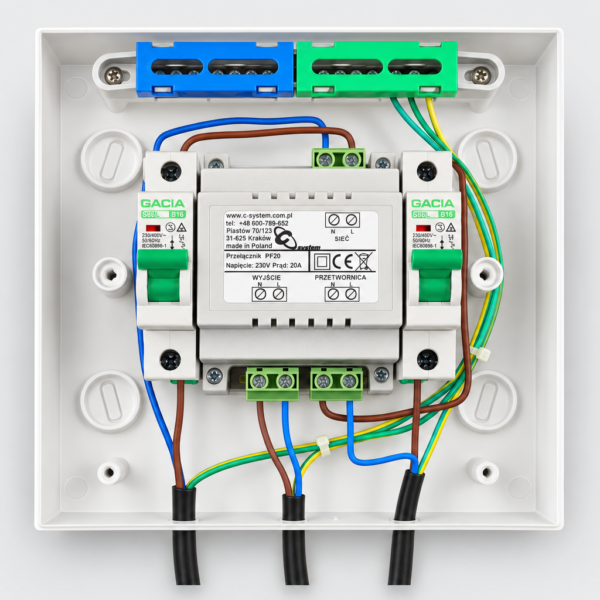

- Przełącznik należy zamontować w suchej, wentylowanej i zamkniętej rozdzielnicy.
Polski producent — C-System
Urządzenie jest produkowane w Polsce. Kupujesz bezpośrednio od producenta działającego na rynku od 2007 roku.
Wsparcie techniczne oraz serwis gwarancyjny i pogwarancyjny
