Automatyczny przełącznik sieć–przetwornica do instalacji OFF-GRID
Przełącznik P10/P20 automatycznie zarządza dwoma źródłami zasilania odbiorników 230 V: siecią energetyczną oraz przetwornicą zasilaną z akumulatora. Kontroluje dostępność źródeł i napięcie akumulatora, a następnie wybiera zasilanie zgodnie z ustawionym trybem pracy.
Najważniejsze cechy
Automatyczna praca
Samodzielny wybór sieci albo przetwornicy.
Break-before-make
Odłączenie jednego źródła przed podłączeniem drugiego.
Przełączanie L i NPprzełączanie przewodu fazowego i neutralnego.

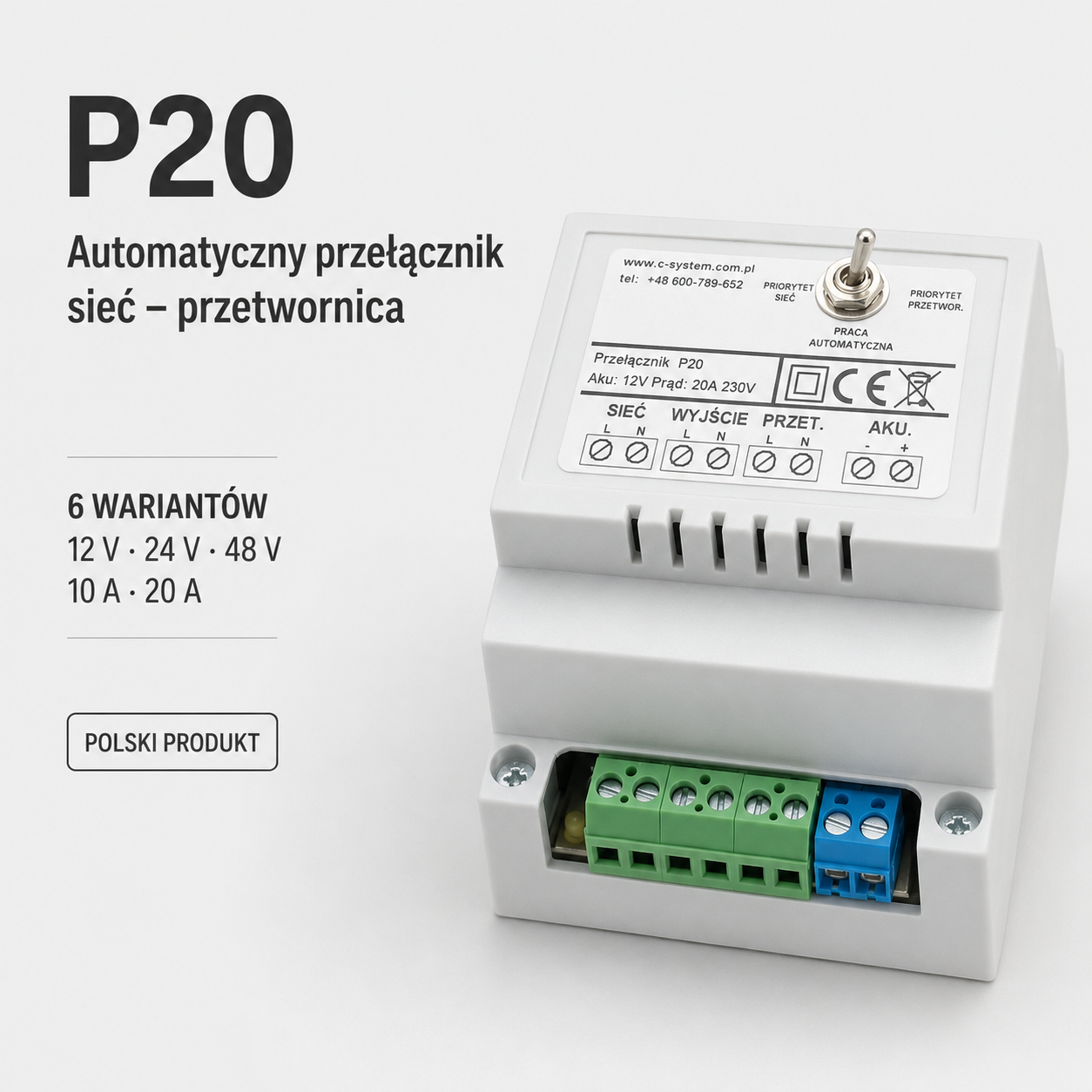

6 wariantów
Instalacje 12, 24 lub 48 V oraz wersje 10A i 20A.
Jak działa przełącznik?
Sieć energetyczna
230 V AC
Akumulator i przetwornica
12, 24 lub 48 V → 230 V
Przełącznik P10/P20
kontrola źródeł i napięcia akumulatora
Odbiorniki 230 V
wybrane źródło zasilania
Podczas zmiany źródła urządzenie najpierw odłącza aktualne zasilanie,
a następnie podłącza drugie źródło.

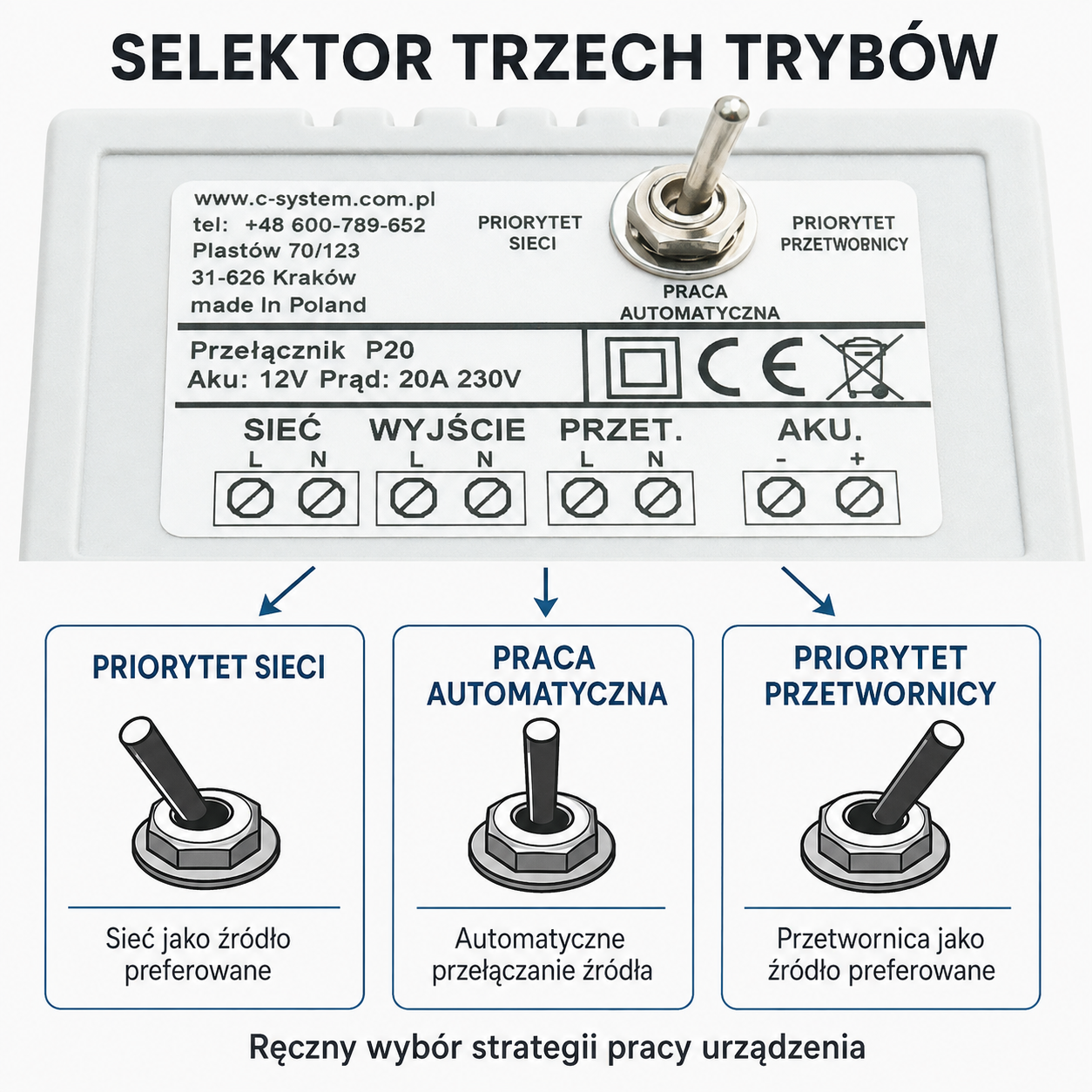

Trzy tryby pracy
Tryb automatyczny
Przy dostępnej sieci i przetwornicy urządzenie wybiera źródło
na podstawie napięcia akumulatora. Po osiągnięciu górnego progu
przechodzi na przetwornicę, a po spadku poniżej dolnego progu
powraca do sieci.
Priorytet sieci
Odbiorniki są zasilane przede wszystkim z sieci energetycznej.
Po zaniku sieci urządzenie przechodzi na przetwornicę, jeśli jej
napięcie wyjściowe jest dostępne.
Priorytet przetwornicy
Odbiorniki korzystają przede wszystkim z energii zgromadzonej
w akumulatorze. Po zaniku napięcia przetwornicy urządzenie
przechodzi na dostępną sieć.
Stałe progi napięcia w trybie automatycznym
| Wersja instalacji | Przejście na przetwornicę | Powrót na sieć |
|---|---|---|
| 12 V | powyżej 13,5 V | poniżej 11 V |
| 24 V | powyżej 27 V | poniżej 22 V |
| 48 V | powyżej 54 V | poniżej 44 V |
Progi napięciowe są stałe i nie podlegają regulacji. Inne progi dostępne na zamówienie.

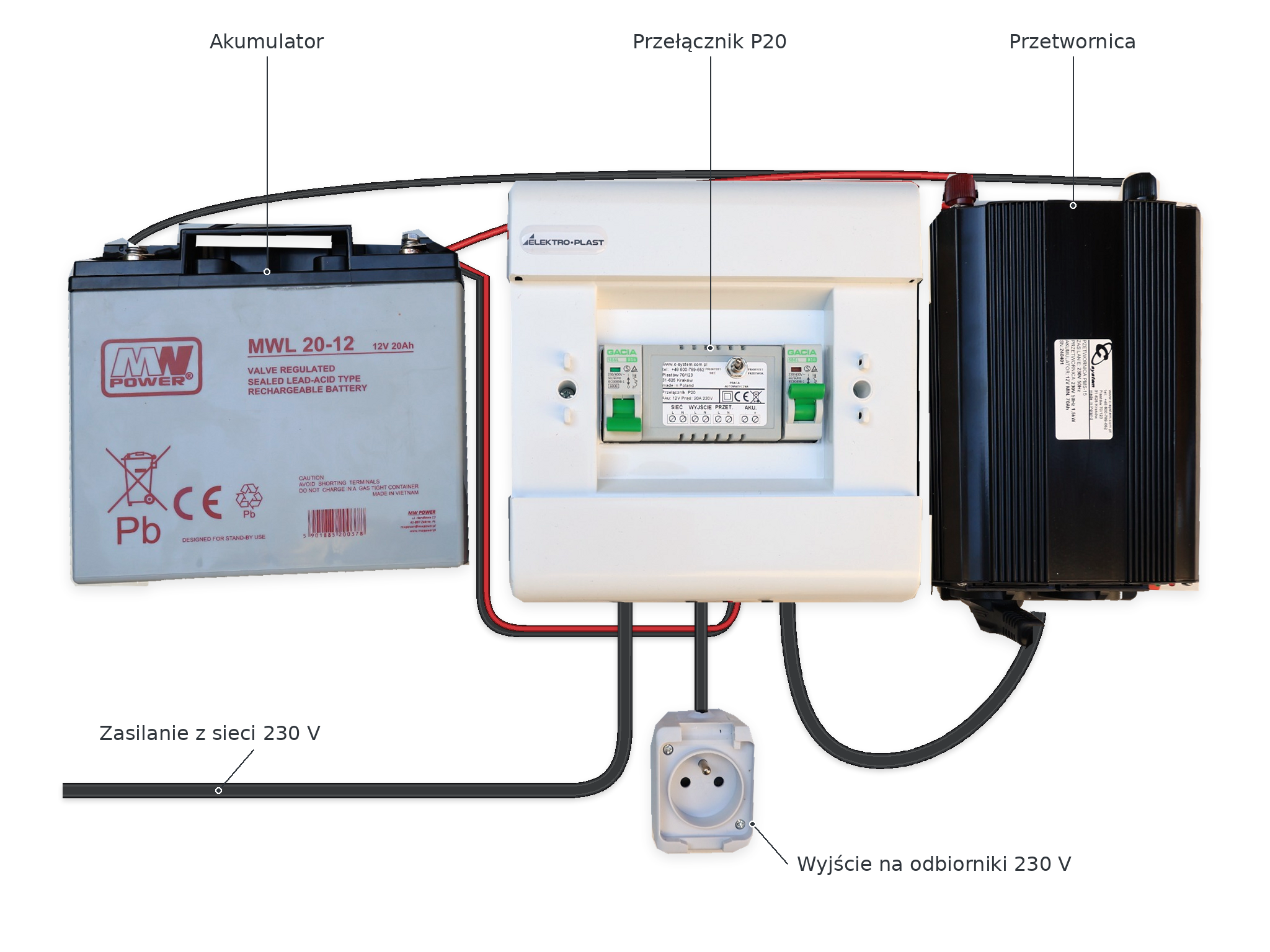

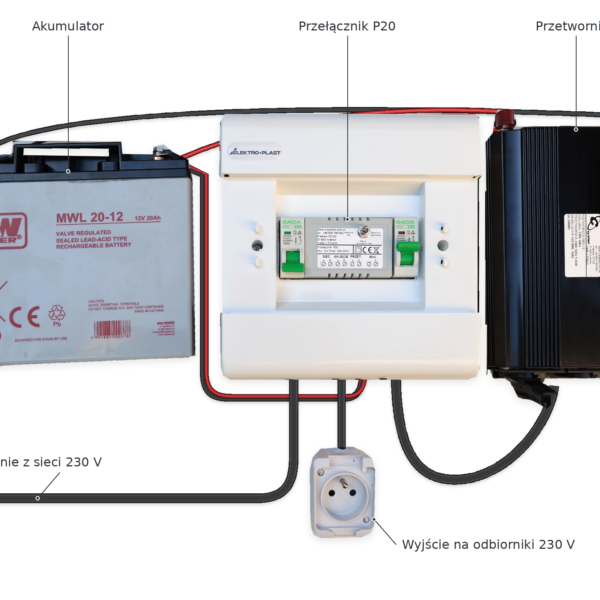

Przykładowe zastosowanie

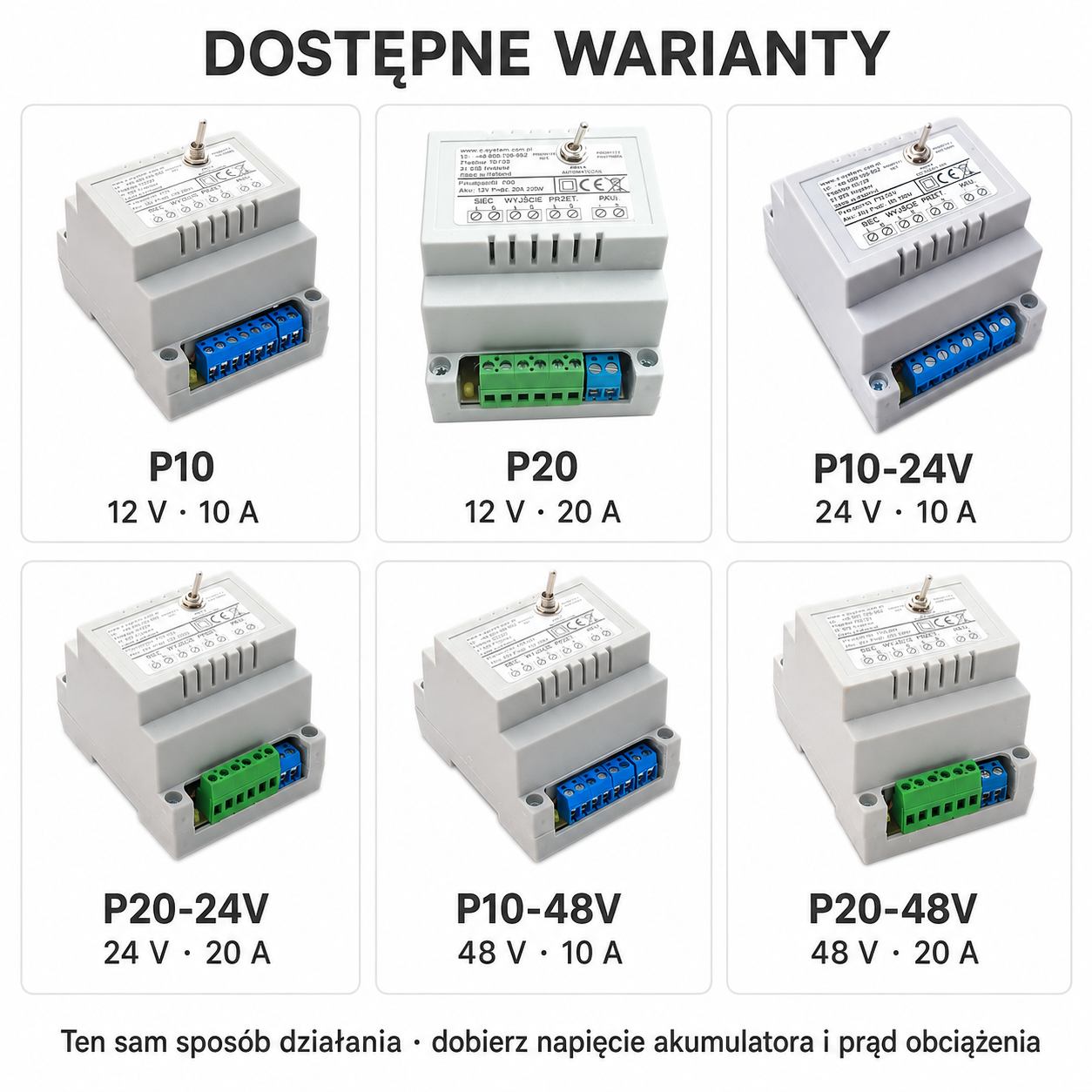

Wybierz odpowiedni wariant
| Wariant | Napięcie akumulatora | Prąd przełączania | Maksymalny bezpiecznik |
|---|---|---|---|
| P10 | 12 V | 10 A | 8 A (1,8kW) |
| P20 | 12 V | 20 A | 16 A (3,6kW) |
| P10-24V | 24 V | 10 A | 8 A (1,8kW) |
| P20-24V | 24 V | 20 A | 16 A (3,6kW) |
| P10-48V | 48 V | 10 A | 8 A (1,8kW) |
| P20-48V | 48 V | 20 A | 16 A (3,6kW) |
wyższej niż 8 A dla P10 oraz 16 A dla P20.
Dane techniczne
| Napięcie instalacji akumulatorowej | 12 V, 24 V lub 48 V |
|---|---|
| Napięcie sieci i przetwornicy | 230 V AC |

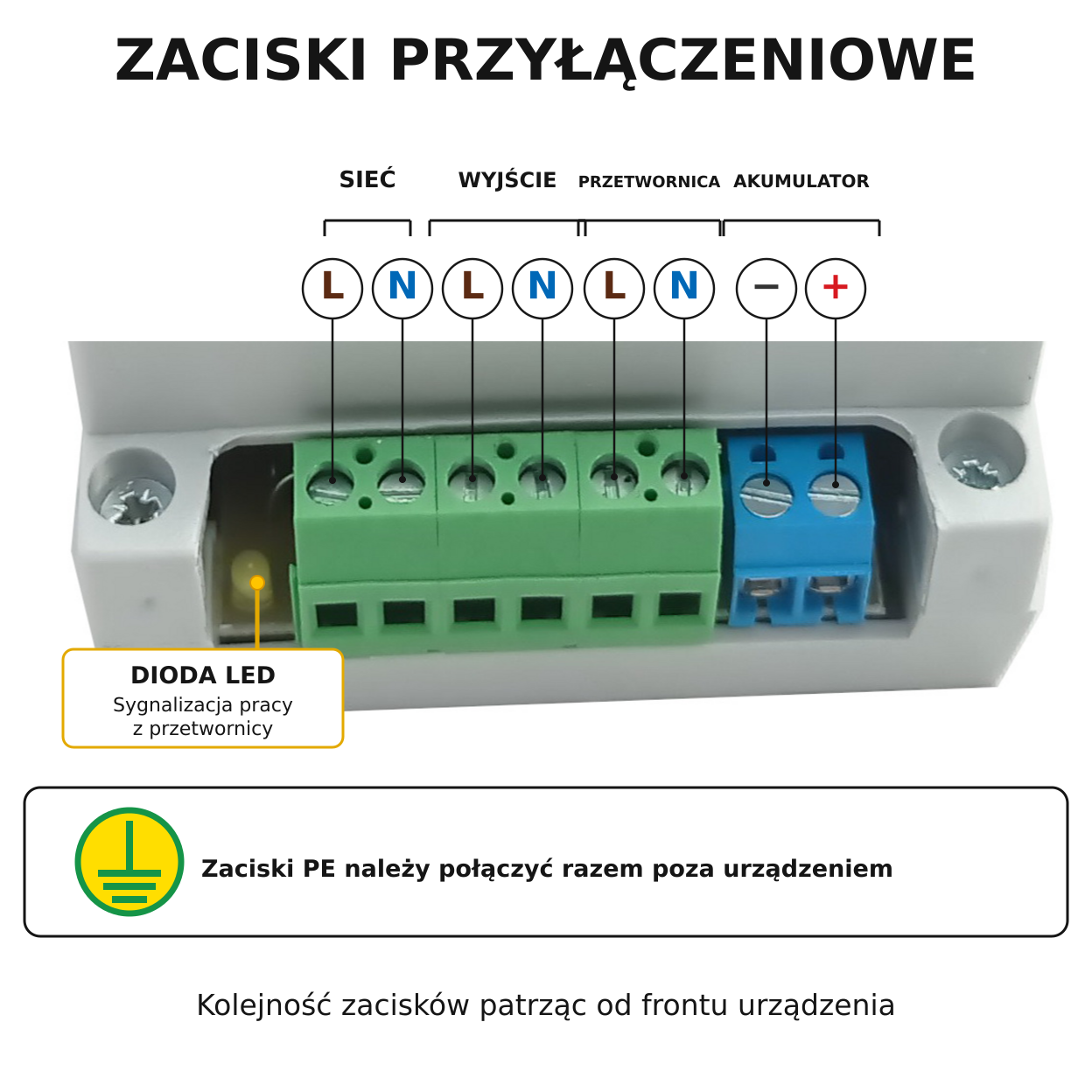

| Przełączane przewody | L i N |
| Sposób przełączania | break-before-make |
| Pobór prądu urządzenia | maks. 140 mA DC |
| Czas przełączania | około 0,3 s |
| Obsługiwana przetwornica | 230 V AC, pełna lub modyfikowana sinusoida, z zabezpieczeniem przeciążeniowym |
| Temperatura pracy | 0–40°C |

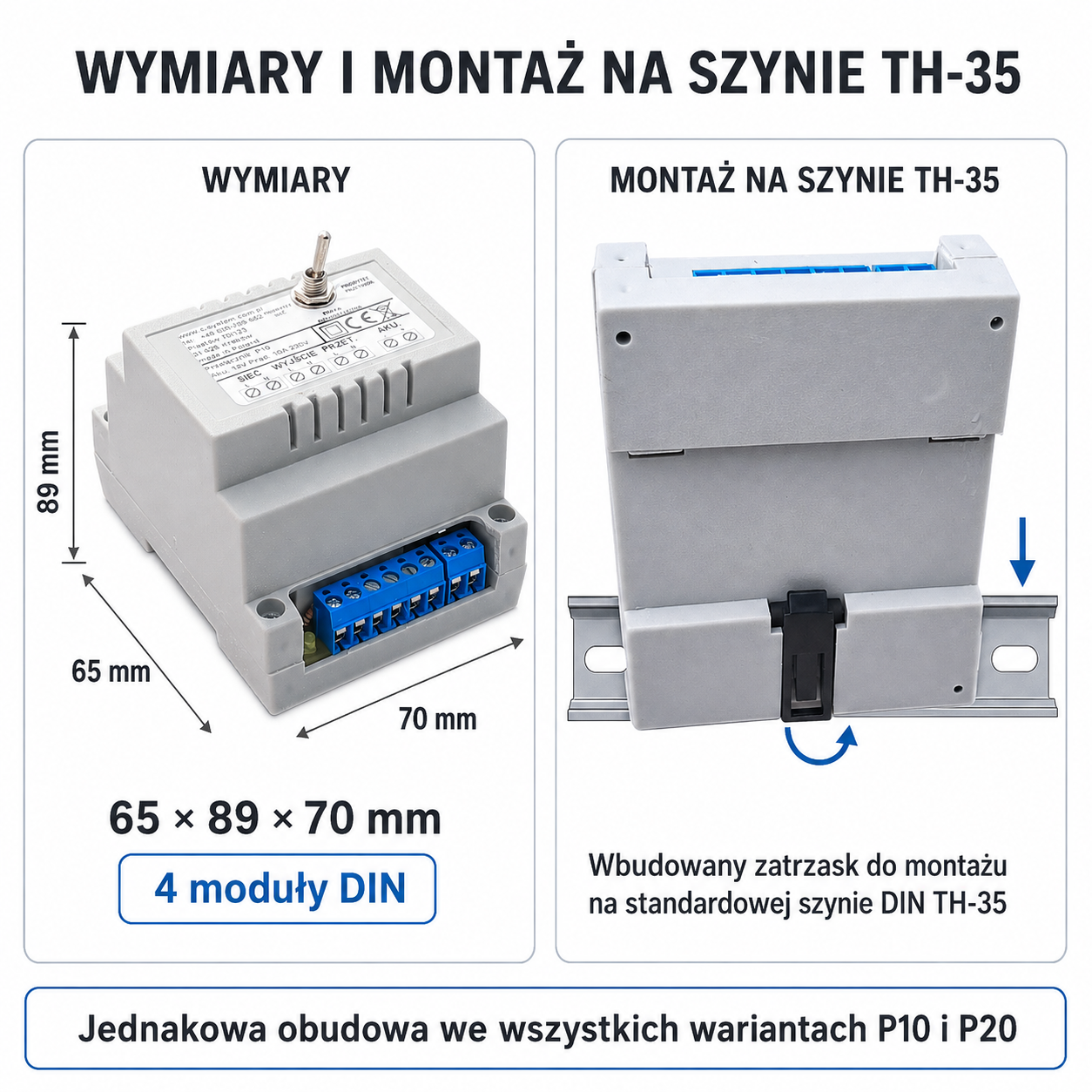

| Wymiary (Wysokość x Długość x Szerokość) | 65 × 90 × 70 mm |
| Montaż | szyna TH-35 albo dwa wkręty 3 mm |
Ważne przed zakupem
Czas przełączania wynosi około 0,3 sekundy. Wrażliwe urządzenia mogą
się podczas zmiany źródła wyłączyć lub zrestartować.
Polski produkt bezpośrednio od producenta
C-System działa na rynku od 2007 roku. Kupując bezpośrednio
u producenta, otrzymujesz dostęp do pomocy w doborze wariantu,
wsparcia technicznego oraz obsługi gwarancyjnej i pogwarancyjnej.
✓ Pomoc techniczna
✓ Serwis po zakupie
Instrukcja obsługi przełącznik off grid P10/20
Najczęściej zadawane pytania — FAQ
Jaki automatyczny przełącznik wybrać: P10 czy P20?
Wybór zależy przede wszystkim od maksymalnej mocy podłączonych odbiorników 230 V. Model P10 jest przeznaczony do instalacji zabezpieczonych bezpiecznikiem o wartości maksymalnie 8 A, czyli do około 1,8 kW. Model P20 może pracować z bezpiecznikiem do 16 A i obsługiwać odbiorniki o łącznej mocy do około 3,6 kW. Należy również wybrać wersję zgodną z napięciem instalacji akumulatorowej: 12 V, 24 V albo 48 V.
Kiedy wybrać przełącznik P10/20/, a kiedy PP10/20/30?
Przełącznik z serii Pxx warto wybrać do instalacji OFF-GRID, w której sposób zasilania odbiorników ma zależeć również od napięcia akumulatora. Urządzenie kontroluje napięcie instalacji akumulatorowej i może pracować w jednym z trzech trybów: automatycznym, z priorytetem sieci albo z priorytetem przetwornicy. Seria Pxx jest dostępna dla instalacji akumulatorowych 12 V, 24 V i 48 V.
Seria PPxx jest przeznaczona do prostszego automatycznego przełączania pomiędzy dwoma źródłami napięcia 230 V. Po wykryciu napięcia sieciowego zasila odbiorniki z sieci, a po jego zaniku przełącza je na przetwornicę. Jest dobrym wyborem między innymi do kampera lub przyczepy kempingowej, gdy sieć zewnętrzna ma mieć stały priorytet. Seria PPxx może również pracować w układzie sieć–agregat i jest dostępna w wersjach PP10, PP20 oraz PP30.
Czy przełącznik współpracuje z przetwornicą z czystym sinusem?
Tak. Przełącznik P10/P20 współpracuje z przetwornicami 230 V AC generującymi pełną, czyli czystą sinusoidę.
Czy urządzenie współpracuje z przetwornicą z modyfikowanym sinusem?
Tak. Urządzenie może współpracować również z przetwornicą 230 V AC z modyfikowaną sinusoidą. Należy jednak upewnić się, że podłączone odbiorniki mogą być zasilane takim przebiegiem napięcia.
Czy przełącznik rozłącza również przewód neutralny?
Tak. Przełącznik jednocześnie przełącza przewód fazowy L oraz przewód neutralny N. Pracuje w układzie break-before-make, co oznacza, że najpierw odłącza aktualne źródło zasilania, a dopiero później podłącza drugie.
Czy można zastosować wspólny przewód neutralny i nie podłączać go do przełącznika P10/P20?

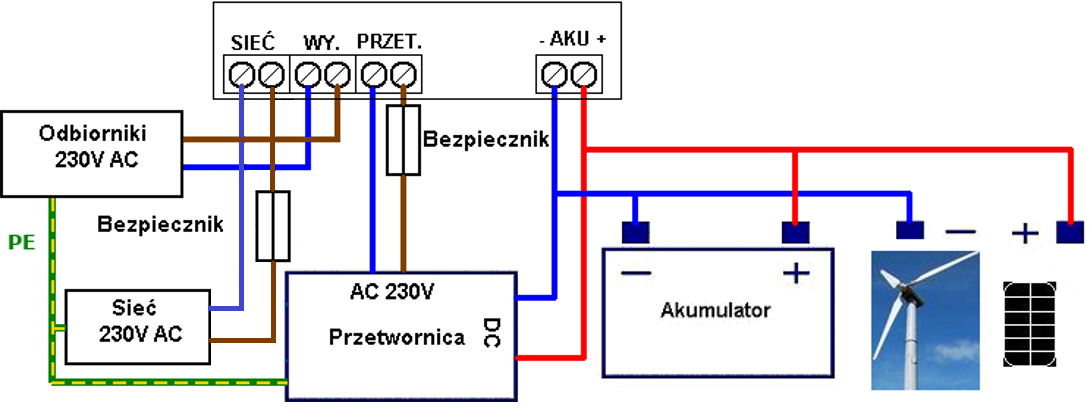

Nie. Aby zachować separację napięcia z sieci od napięcia z przetwornicy, konieczne jest podłączenie przewodów neutralnych do odpowiednich zacisków przełącznika. Przewód neutralny sieci nie może być połączony z przewodem neutralnym przetwornicy poza przełącznikiem. Montaż należy wykonać zgodnie ze schematem producenta.
Czy przełącznik P10/P20 może zastąpić UPS?
Nie. Czas przełączania źródła zasilania wynosi około 0,3 sekundy. W tym czasie wrażliwe urządzenia elektroniczne, takie jak komputery, serwery lub niektóre sterowniki, mogą się wyłączyć albo uruchomić ponownie. P10/P20 jest automatycznym przełącznikiem źródeł zasilania, ale nie zastępuje zasilacza UPS.
Czy automatyczny przełącznik nadaje się do kampera lub przyczepy kempingowej?
Tak. Urządzenie może automatycznie przełączać odbiorniki 230 V pomiędzy zewnętrzną siecią energetyczną a przetwornicą zasilaną z akumulatora. Dzięki temu nadaje się do instalacji elektrycznych w kamperach i przyczepach kempingowych. Wersję urządzenia należy dopasować do napięcia instalacji akumulatorowej oraz maksymalnej mocy odbiorników.
Czy można zmienić progi napięcia akumulatora?
W standardowych wersjach progi napięciowe są ustawione na stałe i nie podlegają regulacji przez użytkownika. Dla instalacji 12 V przejście na przetwornicę następuje powyżej 13,5 V, a powrót na sieć — poniżej 11 V. Dla wersji 24 V progi wynoszą odpowiednio 27 V i 22 V, a dla wersji 48 V — 54 V i 44 V. Inne wartości progów mogą być dostępne na indywidualne zamówienie.
Jak dobrać bezpiecznik do przełącznika P10 lub P20?
Dla modelu P10 należy zastosować bezpiecznik o wartości nie większej niż 8 A, co odpowiada mocy odbiorników około 1,8 kW przy napięciu 230 V. Dla modelu P20 maksymalna wartość bezpiecznika wynosi 16 A, czyli około 3,6 kW. Nie należy stosować bezpieczników o wyższych wartościach.
Czy przełącznik wymaga zewnętrznego stycznika?
Przełącznik P10/P20 samodzielnie przełącza źródła zasilania 230 V w zakresie parametrów przewidzianych dla wybranego modelu. Jeżeli instalacja mieści się w dopuszczalnych wartościach prądu i zabezpieczeń, dodatkowy stycznik nie jest standardowo potrzebny.
Jak zamontować przełącznik P10/P20?

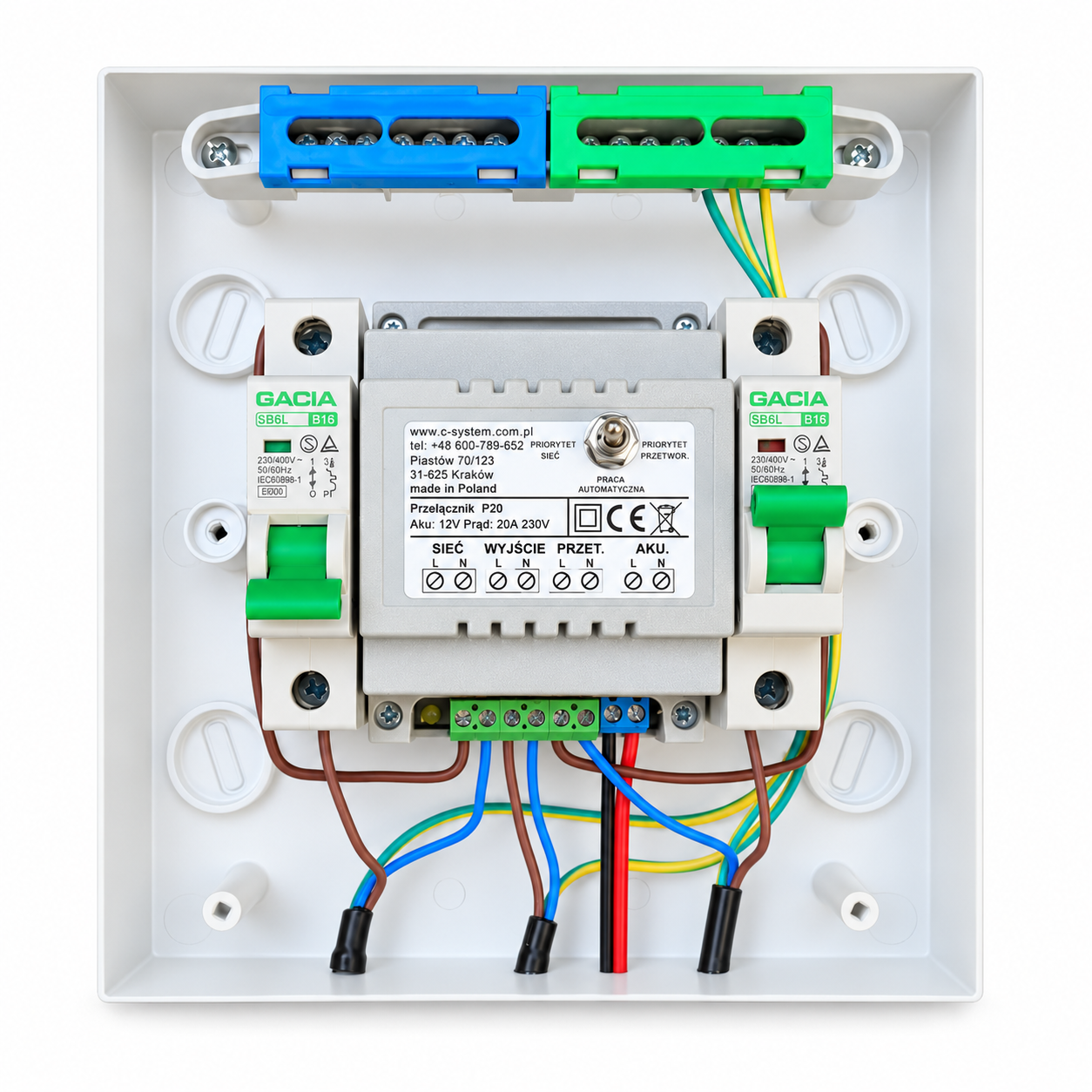

Urządzenie można zamontować na standardowej szynie TH-35 w rozdzielnicy albo przykręcić za pomocą dwóch wkrętów o średnicy 3 mm. Instalacja obejmuje napięcie 230 V, dlatego podłączenie powinno zostać wykonane zgodnie ze schematem producenta przez osobę posiadającą odpowiednią wiedzę i wymagane uprawnienia elektryczne.
