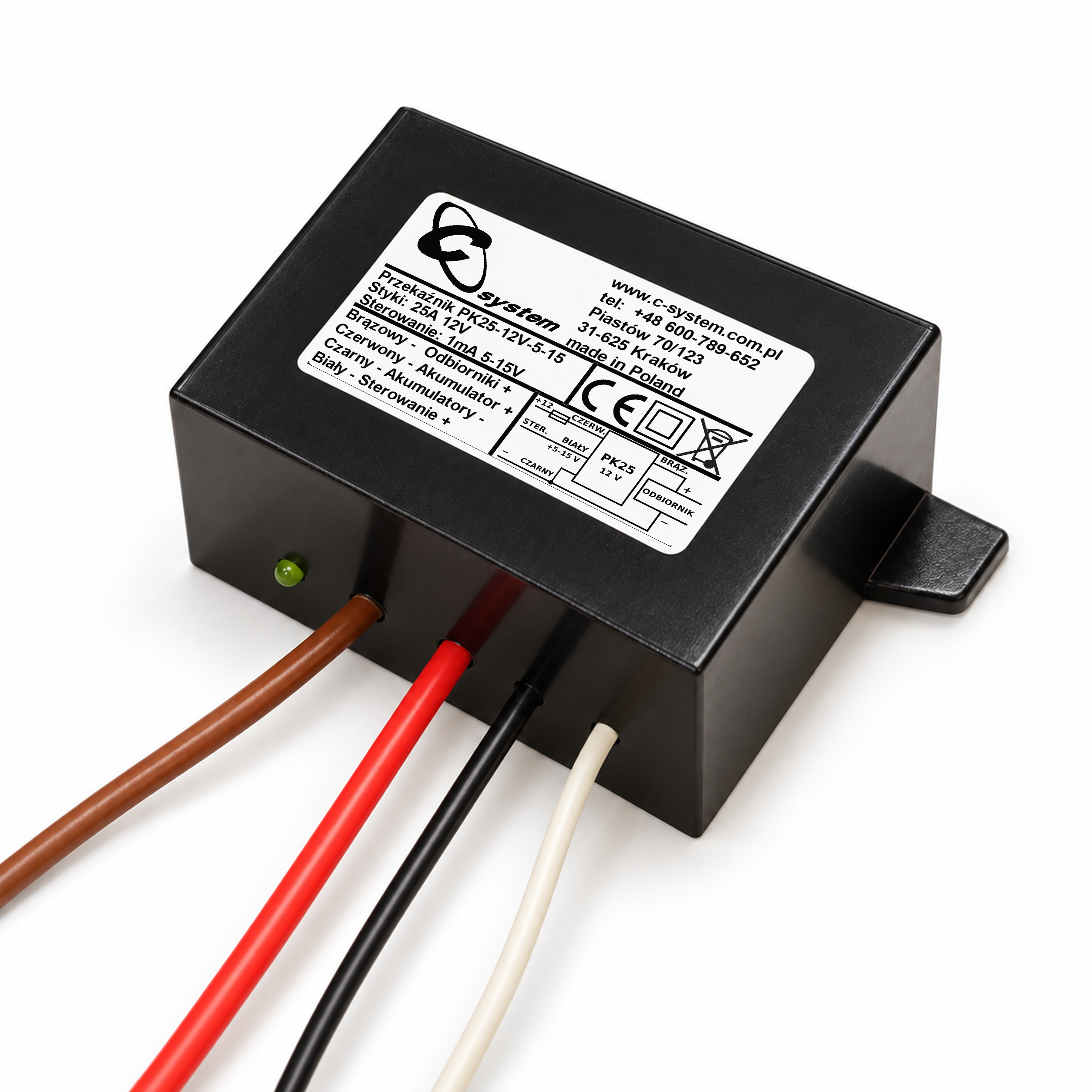

PK25-12V-5-15 — przekaźnik zasilania po stacyjce 12 V
Polski produkt marki C-System do załączania dodatkowych urządzeń w samochodzie za pomocą sygnału ze stacyjki. Sprawdza się zarówno przy standardowym sterowaniu 12 V, jak i w instalacjach wymagających elektronicznego wejścia sterującego z filtrowaniem sygnału PWM. Pozwala zasilać odbiorniki z osobnego obwodu akumulatora, odciążając obwód sterujący.
Do standardowych instalacji i sygnałów wymagających filtrowania
PK25-12V-5-15 może pracować jako przekaźnik załączający dodatkowe urządzenia po włączeniu stacyjki, sterowany standardowym sygnałem 12 V. Elektroniczne wejście sterujące umożliwia również zastosowanie go w instalacjach, w których bezpośrednie sterowanie cewką standardowego przekaźnika jest utrudnione ze względu na obniżone napięcie, ograniczoną wydajność prądową lub obecność sygnału PWM.
Urządzenie załącza odbiorniki po pojawieniu się sygnału na wejściu „Sterowanie +”. Dobór odbiorników powinien uwzględniać rodzaj obciążenia, prąd rozruchowy oraz parametry instalacji.
Najważniejsze cechy
- Polski produkt marki C-System.
- Zasilanie w zakresie 10–15 V DC.
- Elektroniczne wejście sterujące 5–15 V.
- Filtrowanie sygnału sterującego, w tym PWM.
- Jeden styk normalnie otwarty.
- Obciążalność styków do 25 A DC przy obciążeniu rezystancyjnym.
- Sygnalizacja LED.
- Obudowa o stopniu ochrony IP64.
- Mocowanie za pomocą dwóch wkrętów przez uchwyty montażowe.
Jak działa

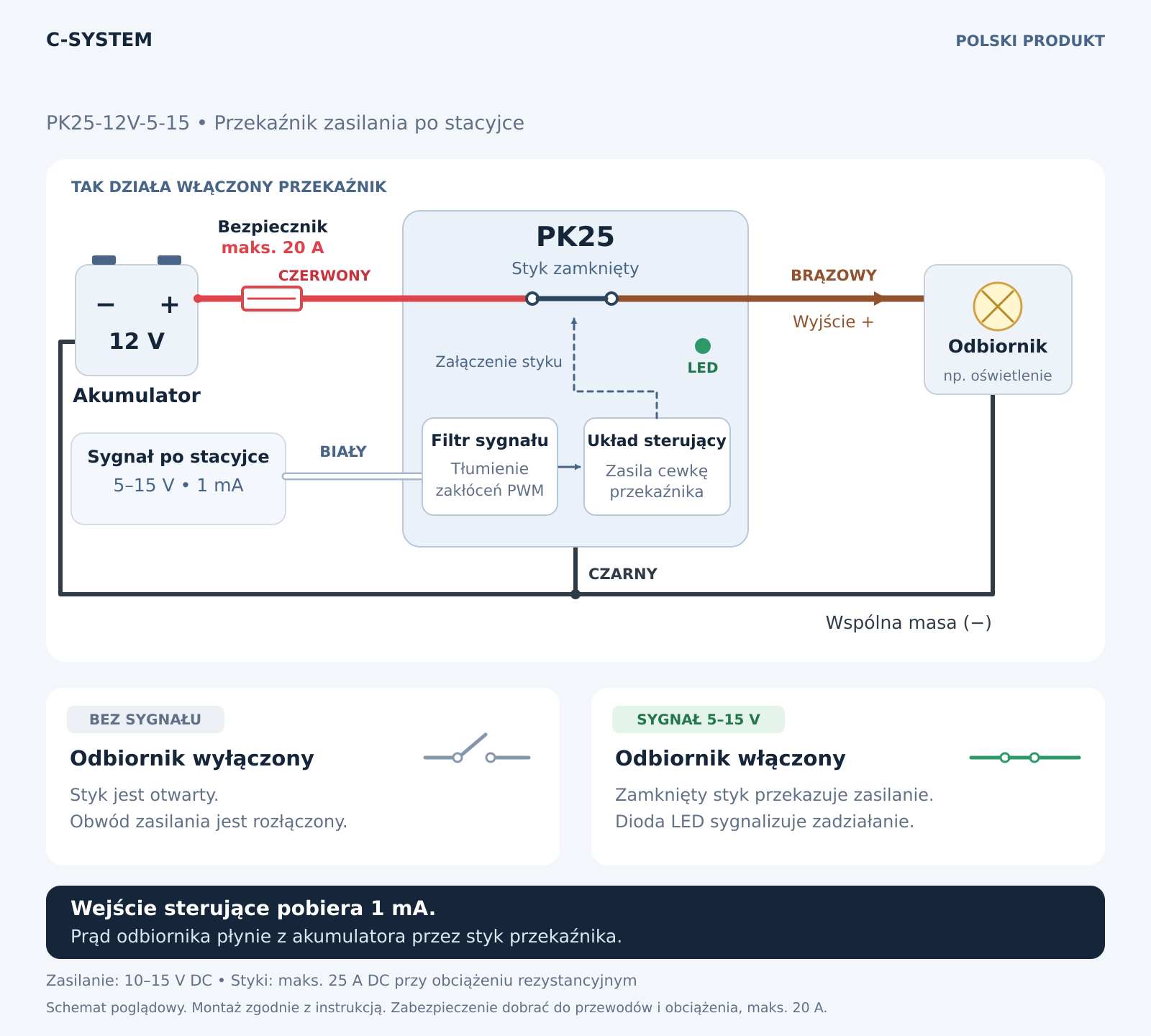

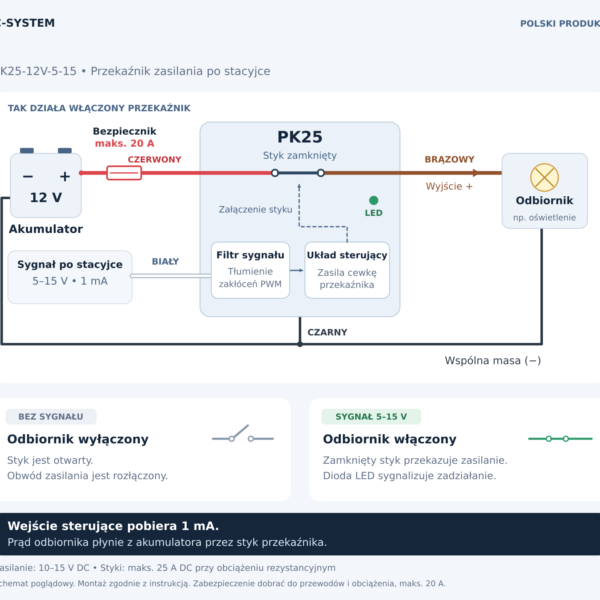

Napięcie podane na przewód „Sterowanie +” trafia do układu filtrującego, a następnie do układu sterującego cewką przekaźnika. Załączenie przekaźnika umożliwia zasilanie odbiorników podłączonych do przewodu wyjściowego.
Dane techniczne
| Parametr | Wartość |
|---|---|
| Model | PK25-12V-5-15 |
| Napięcie zasilania | 10–15 V DC |
| Napięcie sterujące | 5–15 V |
| Prąd wejścia sterującego | 1 mA |
| Filtrowanie wejścia | Tłumienie sygnałów PWM |
| Konfiguracja styków | 1 styk normalnie otwarty |
| Maksymalny prąd styków | 25 A DC przy obciążeniu rezystancyjnym |
| Maksymalne zabezpieczenie nadprądowe | 20 A |
| Prąd cewki przy 12 V | 0,15 A |
| Moc cewki przy 12 V | 1,8 W |
| Czas reakcji | 0,1 s |
| Sygnalizacja | Dioda LED |
| Przekrój przewodów obwodu styków | 2,5 mm² |
| Przekrój przewodów sterowania | 1,0 mm² |

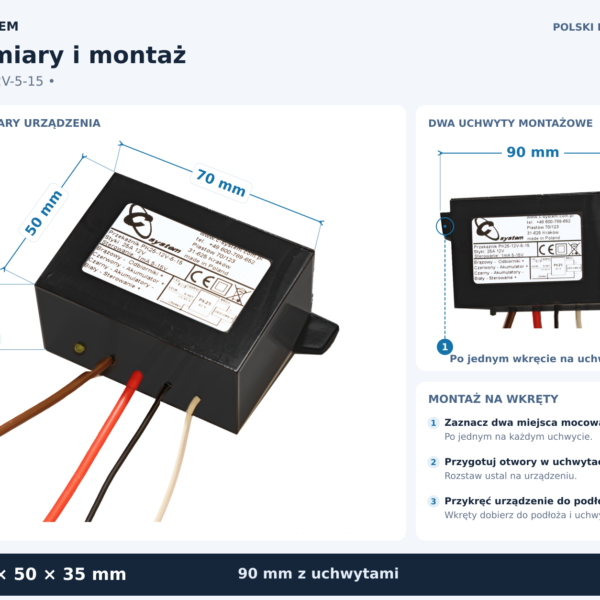

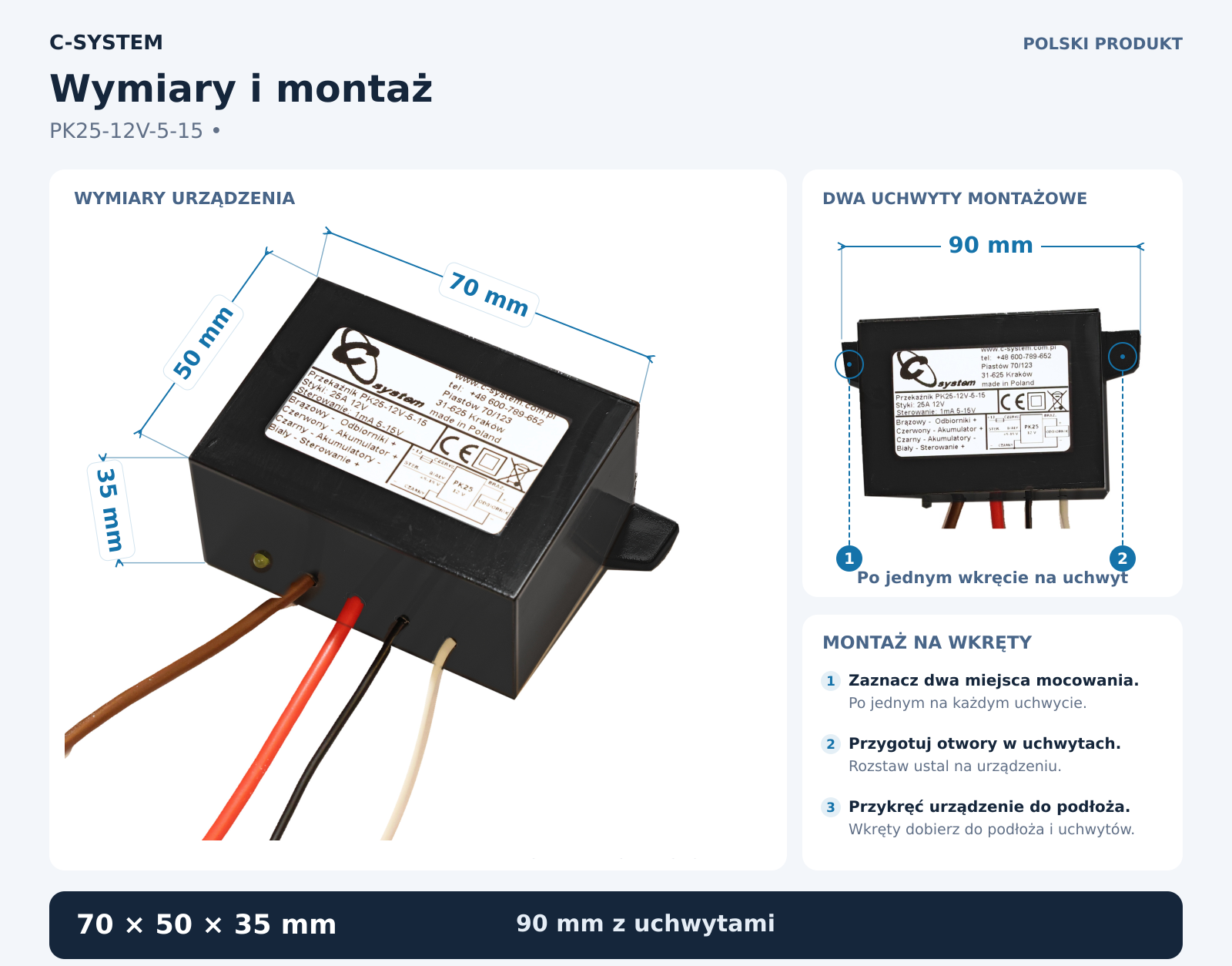

| Wymiary obudowy bez uchwytów | 70 × 50 × 35 mm — długość × szerokość × wysokość |
| Temperatura pracy | od −20°C do +50°C |
| Stopień ochrony obudowy | IP64 |
| Montaż | Dwa wkręty przez uchwyty montażowe |
Oznaczenia przewodów
| Kolor przewodu | Oznaczenie | Funkcja |
|---|---|---|
| Czerwony | Akumulator + | Dodatnie zasilanie z akumulatora przez zabezpieczenie nadprądowe |
| Czarny | Akumulator − | Połączenie z ujemnym biegunem akumulatora |
| Brązowy | Odbiorniki + | Załączane wyjście dodatnie do odbiorników |
| Biały | Sterowanie + | Wejście dodatniego sygnału sterującego |

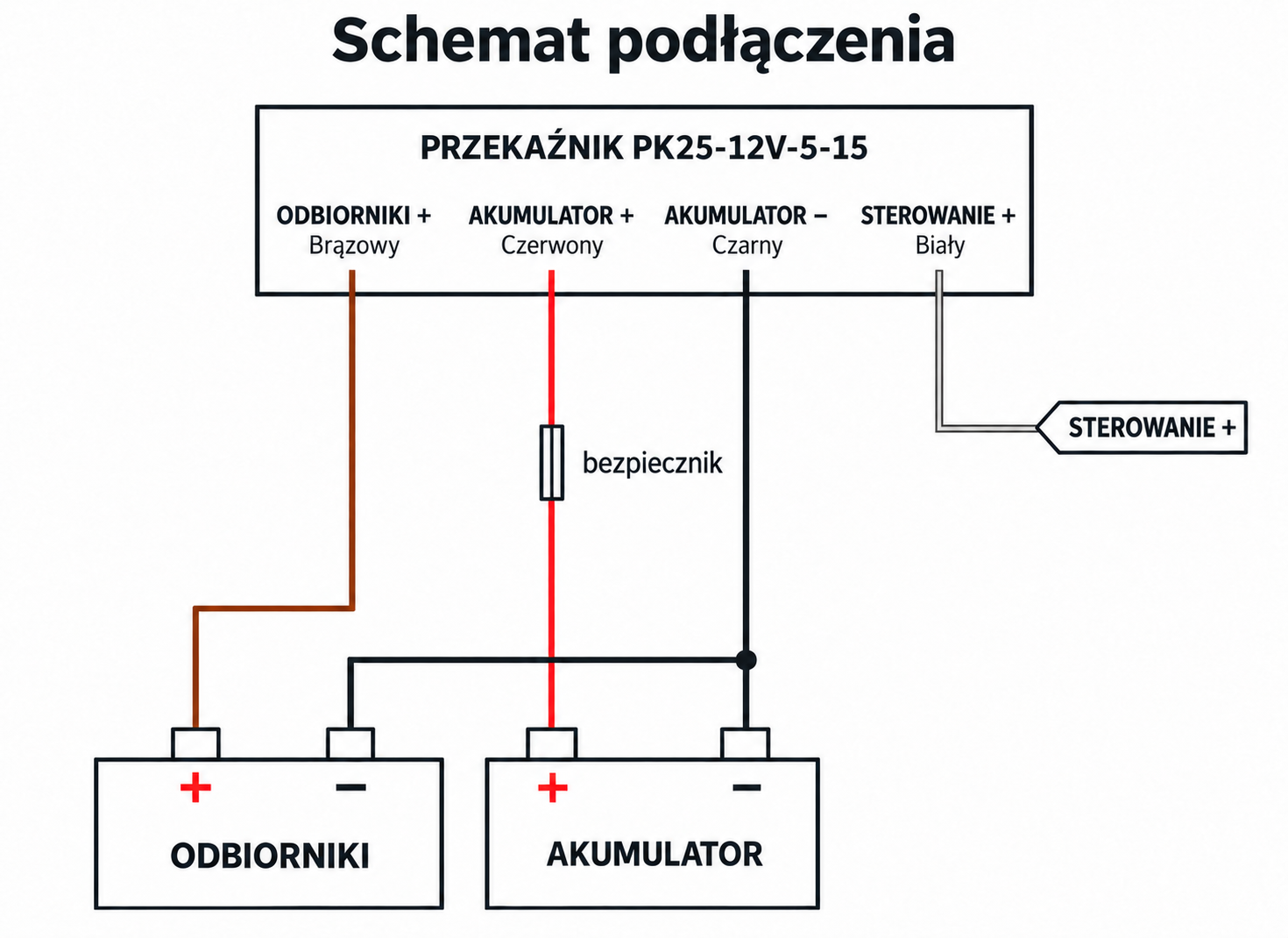

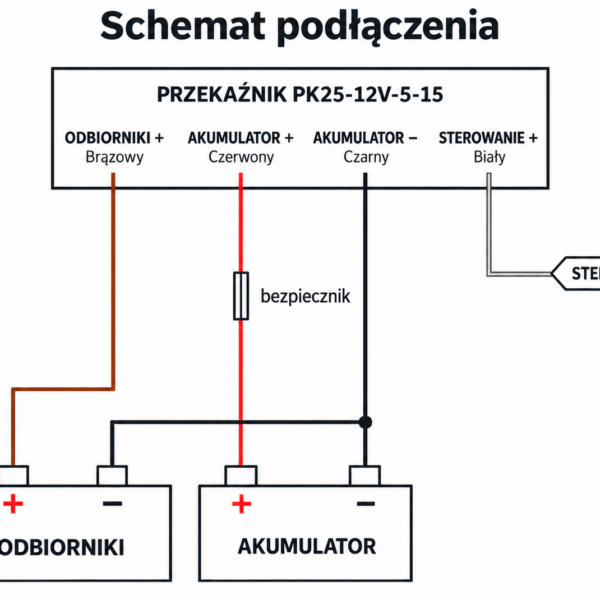

Ujemne przewody odbiorników należy podłączyć zgodnie ze schematem w instrukcji obsługi.
