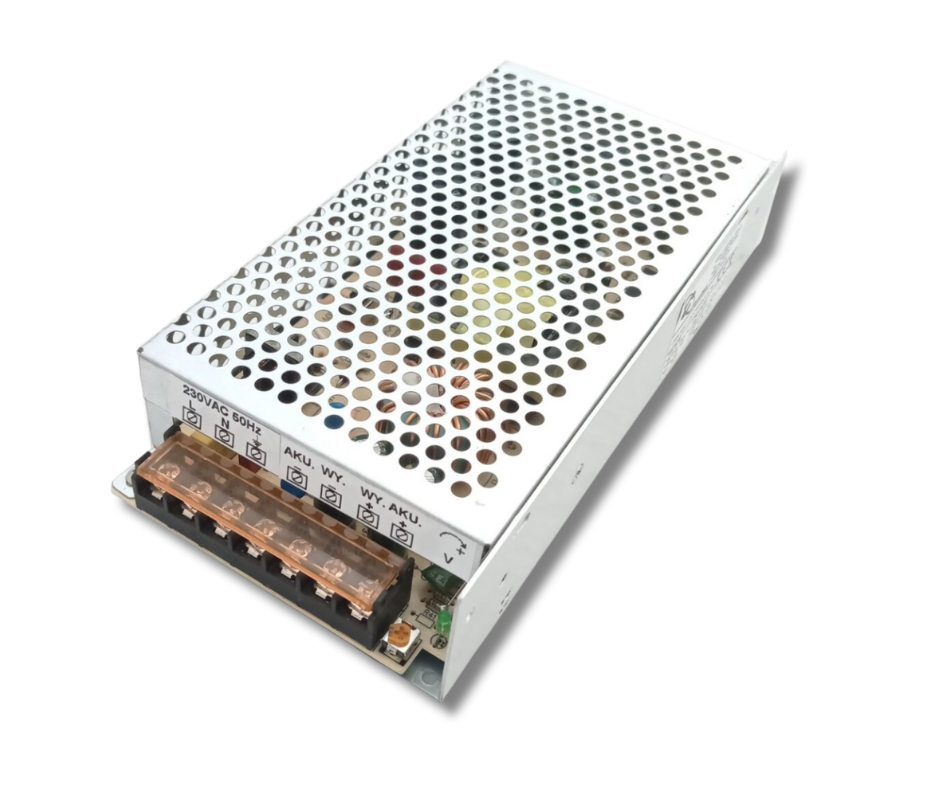

Zasilacz – ładowarka do przyczep i samochodów kempingowych
Zasilacz – ładowarka jest przeznaczona do zasilania z sieci 230V odbiorników 12V w przyczepach i samochodach kempingowych. Posiada również funkcje ładowania akumulatora. Podłączenie akumulatora jest opcjonalne. Urządzenie można również wykorzystywać tylko do ładowania akumulatorów. Ładowarka posiada regulowane napięcia ładowania, dlatego nadaje się do ładowania wszystkich akumulatorów: ołowiowych, żelowych, kwasowych, Litowo – Jonowych. I innych dla których odpowiednia jest metoda ładowania CC/CV (Constant Current/Constant Voltage)
Dane Techniczne (Uwaga! inne parametry dostępne na zamówienie)
| Zasilanie | 230V AC 50Hz |
|---|---|
| Rodzaj ładowanego akumulatora | 12V ołowiowe: samochodowe, żelowe, AGM, trakcyjne, LiFePO4*, Litowo – Jonowe*.
*Tylko z wbudowanym BMS-em |
| Napięcie wyjściowe | 13,5V regulacja (12V – 14,5V) |
| Napięcie ładowania | 13,5V regulacja (12V – 14,5V) |
| Prąd max. | dla ZL150 – 11,2A (150W) dla ZL200 – 14,9A (200W) dla ZL320 – 22,0A (320W) dla ZL500 – 36,0A (500W) dla ZL750 – 62,0A (750W) |
| Metoda ładowania | Dwuetapowy stały prąd i stałe napięcie (CC/CV Constant Current/Constant Voltage) |
| Chłodzenie | dla ZL150, ZL200 – naturalne
dla ZL320, ZL500, ZL750 – wentylator uruchamiany w zależności od temperatury |
| Zabezpieczenie termiczne | po przekroczeniu 80°C wyłączenie zasilacza – ładowarki, automatyczny powrót do normalnej pracy po spadku temperatury. |
| Wymiary mm (szerokość x długość x wysokość) | dla ZL150 – 110x200x50 dla ZL200 – 100x200x50 dla ZL320 – 115x215x50 dla ZL500 – 120x170x93 dla ZL750 – 127x280x64 |
| Temperatura pracy | -10°C – 40°C |
| Klasa ochronności | I klasa (zacisk uziemiający) |
Dobór odpowiedniej wersji urządzenia.
Odpowiednią wersje zasilacz – ładowarki należy dobrać w zależności od prądu pobieranego przez odbiorniki 12V (oświetlenia, pompek, lodówki itp.), tak aby prąd zasilacza – ładowarki był większy od odbiorników. Jeśli jest przewidujemy również ładowanie akumulatora to należy uwzględnić odpowiednią wartość prądu według tabeli.
Przykładowe obliczenia.
Prąd pobierany przez odbiorniki w przyczepie to około 10A (120W). Podłączony będzie akumulator o pojemności 40Ah, wymagany czas ładowania to 12h, zgodni z danymi w tabeli potrzeby prąd to 4A. 10A + 4A = 14A zasilacz – ładowarka o prądzie ok. 14A to model ZL200.
| Pojemność | Wymagany czas ładowania akumulatora | ||
| 12h | 8h | 4h | |
| 40Ah | 4A | 8A | 16A |
| 70Ah | 7A | 14A | 28A |
| 100Ah | 10A | 20A | 40A |
| 150Ah | 15A | 30A | 60A |

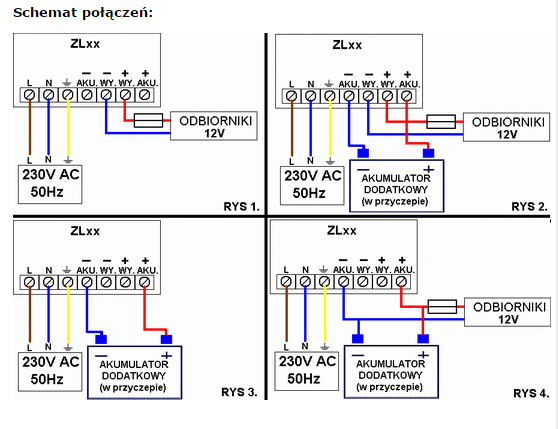

RYS. 1 – Połączenie tylko odbiorników. Odbiorniki będą zasilane tylko z sieci.
RYS. 2 – Połączenie odbiorników i akumulatora. Odbiorniki będą zasilane z sieci lub akumulatora. Akumulator będzie ładowany.
RYS. 3 – Podłączenie tylko akumulatora. Akumulator będzie ładowany.
RYS. 4 – Funkcjonalność jak w RYS 2. Stosować tylko gdy nie ma możliwości podłączenia
